做过电源相关设备维护的工程师都知道，纹波超标是工业设备“间歇性宕机”背后最常见的元凶。PLC无故复位、伺服驱动器误报警、传感器数据跳变、视觉系统黑屏……这些问题排查到往往发现是电源纹波在作祟。对于工业环境而言，精准测量电源纹波好坏，不仅是判断电源质量的核心手段，更是保障整条生产线稳定运行的关键技能。 本文从工厂车间实操出发，从基础到进阶，分层次详解工业电源纹波的检测方法，兼顾维修新手上手与专业质检人员精准判断的需求，帮助不同基础的从业者快速掌握纹波好坏判断技巧。
一、前置准备
1. 工业电源纹波检测核心工具介绍
基础款（新手必备） ：
示波器：纹波测量的核心工具。对于工厂入门级维修和现场快速判断，带宽100MHz的数字示波器已能满足绝大多数开关电源纹波检测需求，市面主流品牌的入门级产品均可胜任-21。
探头与接地弹簧：标配的无源电压探头即可，但必须配合接地弹簧使用——这是新手最容易忽略却最关键的工具。探头上自带的十几厘米长接地夹线在工业环境中会像天线一样接收空间电磁噪声，导致测量结果翻倍甚至数十倍的偏差-32。接地弹簧（或自制的短铜丝）长度控制在1cm以内，可有效规避工业现场的电磁干扰。
专业款（适配工厂批量/高精度检测） ：
高压差分探头：适用于工业变频器、大功率开关电源、三相整流设备等高压场景，支持浮地测量，带宽500MHz、精度可达1%，可精准测量高压环境下的纹波电压-58。
电子负载：用于模拟电源从空载到满载的各种工作状态，适用于工厂生产线批量检验场景。部分型号支持直接读取电压纹波值，无需额外连接示波器，极大简化了产线快速纹波监控的接线操作-68。
LCR电桥：专门用于测量滤波电容的容值、等效串联电阻（ESR）和损耗角正切值（D），判断电容老化程度，从根源上排查纹波超标原因-39。
2. 工业电源纹波检测安全注意事项
（重中之重） 工厂环境下的纹波检测，安全是绝对前提：
断电操作优先：在连接测试线、更换探头或调整接线前，务必断开被测电源的输入供电，并确认输出端电容已充分放电。工业电源输出电容容量大，残余电压可能造成电击伤害。
高压隔离不可省略：测量高压工业电源（如变频器母线电压、三相整流输出）时，必须使用高压差分探头，严禁使用普通无源探头直接测量高压电路，否则可能损坏示波器甚至危及人身安全。
共地检查不可忽略：确保示波器的接地端与被测电源的接地端电位一致，避免形成地环路引入50Hz工频干扰。在多设备共用的测试台架上，这一点尤其重要。
防静电与防短路：工业现场环境复杂，操作前清理探头和测试点周围的导电异物，测量时避免探头尖端触碰相邻引脚造成短路。
3. 电源纹波基础认知（适配工厂精准检测）
工业电源的输出纹波本质上是叠加在直流输出上的交流分量，主要包含三个部分：低频纹波（与工频50/60Hz相关，通常由输入整流滤波电容容量不足导致）、高频纹波（由开关电源自身工作频率决定，波形与开关动作直接相关）以及高频噪声（开关管通断产生的MHz级尖峰）-21。
在工厂实际检测中，最需要关注的是纹波的峰峰值（Vpp） ，它代表了纹波波动的幅度大小。不同工业设备对纹波的容忍度差异显著——消费级设备可能容忍几十毫伏的纹波，而PLC、伺服驱动、精密传感器等工业设备对纹波极其敏感，几毫伏的异常波动就可能导致信号误判或系统复位-。掌握纹波检测方法，本质上是掌握排查工业设备“软故障”的核心能力。
二、核心检测方法
1. 工业电源纹波基础检测法（新手快速初筛）
对于工厂现场维修人员而言，不需要高精度数值、只需要快速判断电源是否存在严重纹波问题时，可以采用简易仪表初筛法：
操作流程：使用万用表的交流电压档（mV级），将红黑表笔分别接触电源输出正负极，读取交流电压读数。如果读数明显偏离正常范围（如12V输出的开关电源交流读数超过50mV），说明纹波可能存在超标风险。
行业专属判断标准：
工业标准开关电源（如明纬、台达等品牌）输出纹波通常要求＜1%输出电压（例如12V输出纹波＜120mV），实际良品多在30-50mV范围内-32。
若万用表交流读数超过100mV，建议使用示波器做进一步确认。
注意要点：万用表法只能作为初筛手段，不能替代示波器测量。因为万用表交流档的频响范围有限（通常只有几十kHz），无法准确反映开关电源的高频纹波成分。
2. 示波器检测工业电源纹波方法（新手重点掌握）
示波器是纹波测量的核心工具，掌握正确的示波器设置步骤，是工业现场准确判断纹波好坏的关键。
第一步：探头连接——改用接地弹簧
取下探头的长接地夹线和探头帽，露出探头尖端的金属套筒。将接地弹簧套在探头尖端金属套筒上，使弹簧前端与探头尖端齐平。测量时，探头尖端接电源输出正极（通常选输出电容正极），接地弹簧接输出电容负极。这种接法形成的环路面积仅几毫米，引入的噪声可以忽略不计-32-21。
第二步：探头挡位设置
将探头上的拨动开关拨至×10档位。×10档位相比×1档位具有更高的带宽和更小的输入电容，对被测电路的负载效应更小，能更真实地反映高频信号。注意：示波器通道菜单中的衰减比也必须同步设置为×10，否则电压读数会错误地缩小10倍-21。
第三步：耦合方式——交流耦合
将示波器通道耦合方式设置为交流耦合。纹波是叠加在较大直流电平（如24V）上的微小交流信号（通常几十毫伏）。交流耦合会用一个内部电容隔断直流分量，只让交流纹波信号通过，从而可以将垂直量程调得非常灵敏（如10mV/div），清晰放大纹波细节-21。

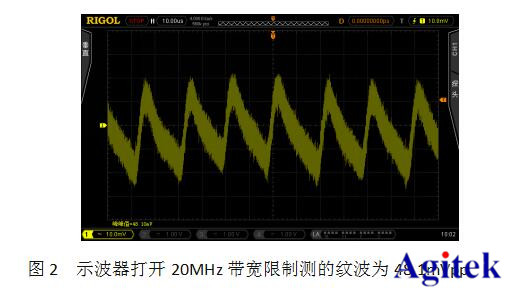

第四步：带宽限制——设为20MHz
启用示波器的20MHz带宽限制功能。绝大多数工业开关电源的纹波指标都是在20MHz带宽条件下测定的。限制带宽可以滤除超出范围的高频噪声，得到一个符合行业规范、具有可比性的测量结果-32-21。
第五步：测量位置——输出电容两端
探头必须接在电源输出滤波电容的两端，而非电感两端或芯片输入管脚。输出电容两端的电压波形才是纹波的真实反映，电感两端的开关节点波形包含高达几MHz甚至几十MHz的尖峰，测出来的数据完全没有参考价值-32。
第六步：读取纹波值
打开示波器，确保波形稳定后，使用示波器的测量功能读取峰峰值（Vpp） ，这是纹波大小的关键指标。正确操作下，正常工业电源的纹波峰峰值通常在30-50mV范围内-32。
3. 工业电源专业仪器检测方法（进阶精准检测）
LCR电桥——滤波电容老化检测
当电源纹波超标，怀疑是滤波电容老化导致时，LCR电桥是最精准的诊断工具。
操作步骤：断开电路电源，将滤波电容拆下（或在线测量需注意干扰），LCR电桥选择“串联等效模式”，测试频率设定在100kHz（这是开关电源滤波电容的工作频段），直接读取ESR（等效串联电阻） 和容值（C） 。ESR过高（如电解电容ESR超过标称值2倍以上）或容值衰减超过20%，说明电容已经老化，需要更换-。
行业判断标准：开关电源中的滤波电容若ESR过高，会导致输出电压纹波超标-。
高压差分探头——高压工业电源测量
对于变频器母线、三相整流电源等高压工业设备，必须使用高压差分探头进行浮地测量。
操作流程：将差分探头的两根输入线分别接电源输出正负极，探头的BNC输出端接示波器。根据电压范围选择合适的衰减比（如测量7000V高压时选2000X档位），示波器衰减比同步设置，开启示波器的20MHz带宽限制和AC耦合，读取纹波峰峰值。
核心指标：工业高压电源通常对纹波有更严格的要求，尤其在精密制造领域的曝光机、测试设备中，纹波控制直接关系到成像精度和设备性能-。
自动化批量检测——产线快速Pass/Fail判断
在工厂流水线质检环节，可利用电子负载的自动测试功能预先编辑好测试流程，包括加载不同负载、触发快充协议并测量对应纹波。系统可自动将测量值与标准比较，快速筛选出纹波超标的不合格产品，非常适合质量检验环节-68。对电源模块进行长时间老化测试时，定期监测纹波还可以作为一种有效的健康状态诊断手段——纹波出现异常增大，可能预示着滤波元件性能衰退，便于及时发现问题-68。
三、补充模块
1. 工业电源中不同类型滤波电容的检测重点
电解电容：工业电源中最常见的滤波电容，主要检测参数为容值和ESR。电解电容随使用时间推移会出现电解液干涸、容值衰减、ESR升高的问题，直接影响纹波抑制效果。LCR电桥测量时，100kHz频率下读取Rs参数即为ESR值-。
固态电容：ESR极低（通常几十毫欧），寿命长，主要检测容值和漏电流。容值偏差过大同样会导致滤波效果下降。
薄膜电容：多用于高压滤波和EMI滤波，重点检测耐压和损耗角正切值（D） 。损耗角正切值异常升高通常意味着内部结构损坏，高频场景下损耗增大往往是介质特性劣化的征兆-39。
2. 工业电源纹波检测常见误区（避坑指南）
误区一：使用长接地夹线直接测量。这是最普遍、影响最大的误区。长接地线形成的环路会像天线一样接收空间电磁噪声，测出来的波形中噪声可占总幅值的60%以上，导致误判电源“纹波不合格”-32。正确做法：改用接地弹簧，长度控制在1cm以内。
误区二：带宽限制设为全开或关闭。开关电源的开关频率一般在100kHz到1MHz之间，谐波分布在几MHz到几十MHz范围。如果把示波器带宽全开（100MHz甚至更高），那些和纹波无关的高频噪声全进来了，测量值会明显偏高-32。正确做法：启用20MHz带宽限制。
误区三：在电感两端测量纹波。电感两端的电压波形是开关节点波形，尖峰可到几MHz甚至几十MHz，测出来的数值远大于真实纹波，完全没有参考价值-32。正确做法：测量点在输出电容两端。
误区四：混淆“纹波”和“噪声” 。纹波是开关频率的周期性波动（用20MHz带宽限制+交流耦合测），噪声是随机高频干扰（得用全带宽测）。混用测量方法会导致信息遗漏或数据失真-31。
误区五：忽略测量位置的地线回路。测试台的电源地、示波器地、负载仪地没有接在一起会形成“地环路”，50Hz工频干扰顺着地线窜进测试信号，测出来的纹波里混着1V的50Hz波动-31。正确做法：确保所有设备共地连接。
3. 工业电源纹波失效典型案例（实操参考）
案例一：工厂PLC频繁复位——滤波电容老化导致纹波超标
某自动化生产线PLC控制柜频繁出现“随机复位”，每次复位后无故障代码，工程师排查数周无果。用示波器按正确方法测量开关电源输出端，发现24V输出纹波峰峰值高达380mV，远超正常30-50mV的水平。进一步用LCR电桥测量输出滤波电容，发现三颗并联的电解电容ESR平均值从标称30mΩ升高到280mΩ，容值从1000μF衰减到320μF。更换滤波电容后，纹波降至42mV，PLC复位故障完全消除。
案例二：伺服驱动器误报警——接地环路引入工频干扰
某加工中心伺服驱动器间歇性报“电压异常”，但万用表测量电源电压正常。用示波器长地线夹直接测量时纹波显示150mV，更换接地弹簧后纹波降至55mV，但波形中仍可见50Hz低频波动。检查发现示波器电源地与伺服驱动器机柜地电位差约0.3V，形成地环路干扰。将示波器电源线接地脚断开（专业测试中需使用隔离变压器）后重新测量，纹波降至38mV，驱动器误报警消失。
四、结尾
1. 工业电源纹波检测核心（工厂高效排查策略）
分级排查策略：
| 排查层级 | 适用场景 | 检测方法 | 判断标准 |
|---|---|---|---|
| 一级：快速初筛 | 现场维修、故障定位 | 万用表交流档测量输出端 | 交流读数＞100mV需进一步确认 |
| 二级：精准测量 | 确认纹波是否超标 | 示波器+接地弹簧+20MHz带宽限制+AC耦合 | 工业电源纹波＜1%输出电压 |
| 三级：根源诊断 | 纹波超标后的原因排查 | LCR电桥测量滤波电容ESR和容值 | ESR＞标称值2倍或容值衰减＞20%需更换 |
核心记忆口诀：“接地弹簧换长夹，20M带宽要开启，交流耦合选AC，输出电容两端测”。按照这个流程操作，工业现场纹波检测的准确率可大幅提升。
2. 工业电源纹波检测价值延伸（维护与采购建议）
日常维护建议：
对关键工位的电源设备，建议每半年进行一次纹波检测并记录数据，建立纹波变化趋势档案。纹波出现持续增大的趋势时，提前更换滤波电容，可避免突发停机。
定期检查电源通风散热状况，高温环境会加速电解电容老化，导致ESR升高、容值衰减-39。
采购建议：
采购工业开关电源时，除了关注标称功率和电压精度，还要求供应商提供纹波测试报告（标明测试条件：带宽20MHz、输出电容两端测量），避免购入纹波超标的不合格品。
电源模块进行长时间老化测试时，要求测试报告包含不同负载条件下的纹波数据，确保在整个工作范围内纹波都符合设计要求-68。
