本文摘要：变频器作为工业自动化的“调速心脏”，在工厂流水线、设备控制柜、轧钢生产线等场景中扮演着不可替代的角色。掌握测量变频器好坏的实操技能，对一线维修电工和工厂设备维护人员而言至关重要。本文基于工业现场实操经验，从断电安全规范入手，系统梳理变频器检测的三大核心方法——断电静态检测、万用表模块测量、专业仪器诊断，结合变频器检测中的典型误区与真实故障案例，帮助不同基础的从业者快速掌握变频器好坏判断技巧，规避工业现场检测中的安全风险。
一、工业现场变频器检测核心工具准备（新手必备+专业进阶）
变频器检测的工具配置，需要根据检测场景和深度来决定。对于工厂日常巡检和初步故障排查，一套基础工具就能解决问题；但如果涉及深度维修和高精度判断，专业设备必不可少。
1. 基础工具——工厂巡检标配
数字万用表和指针式万用表是变频器检测中最基础也是最重要的工具，建议各备一只-64。数字万用表精度高、读数直观，适合测量电路板上元器件参数；指针式万用表在测量变频器输出电压时表现更稳定，因为变频器输出的是高频载波，普通数字表测量时会出现数值跳动，而指针表不受内部检波电路滤波影响，能稳定显示读数-64。
万用表检测变频器的常用档位包括：二极管档（用于判断整流模块和IGBT模块好坏）、电阻档（用于测量阻值和导通性）、电压档（用于检测输入输出电压）。新手在使用前务必确认量程选择正确，避免因档位错位导致设备或仪表损坏。
2. 专业工具——深度维修必备
当基础检测无法定位故障时，需要升级工具配置：
示波器：建议选用带宽60MHz以上的数字存储示波器，示波器电源必须与大地隔离，可用1:1的隔离变压器供电-62。示波器常用于检测IGBT的驱动脉冲信号和主板MCU的时钟信号，确保这些信号的频率、幅度和相位参数正常-65。
绝缘电阻测试仪（兆欧表） ：传统手摇式电压等级为50V的兆欧表即可满足变频器绝缘检测要求，现在市面上新出的电子式兆欧表使用效果也不错-62。
钳形电流表：推荐霍尔效应的交直流两用电流表，因为变频器输出通常不是工频交流，普通工频电流表在低频时读数会明显偏小-62。
3. 辅助工具
电烙铁、热风枪、螺丝刀套装、放大镜台灯等也是变频器维修中常用的辅助工具。变频器检测安全防护是重中之重，操作前务必确认断电并拆除输入电源线和输出线-41。
二、变频器检测安全注意事项（工业现场高压防护）
在开始任何检测操作之前，必须将安全放在第一位。以下是变频器行业安全检测的4条核心注意事项：
⚠️ 重中之重：必须确保变频器完全断电，并拆除输入电源线R、S、T和输出线U、V、W后方可操作！断电后等待至少5分钟，让内部电容充分放电，再用万用表确认母线电压已降至安全范围-41-。
高压防护：变频器直流母线电压可达540V以上，检测时必须戴绝缘手套，使用绝缘工具，非专业人员不得随意打开变频器外壳。
放电确认：变频器内部有大容量电解电容，断电后仍可能存有残余电荷。测量前务必用放电电阻或电烙铁对母线电容进行放电处理。
接地检查：变频器接地线必须可靠连接，接地电阻须小于4Ω。屏蔽电缆的金属铠装层应通过电缆夹实现360°全接触接地-15。
假负载保护：维修变频器时，建议在主回路上串一个几百欧的电阻或灯泡作为假负载，起到限流作用。当驱动电路有故障时，假负载能防止模块炸裂-50。
三、变频器基础认知（适配工业精准检测）

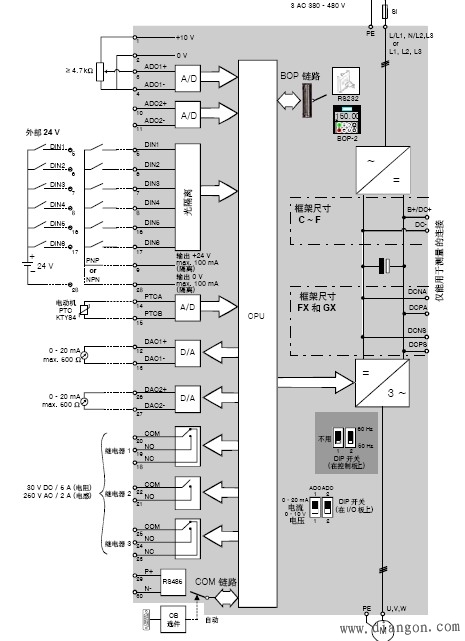

变频器的核心结构包含三个部分：整流模块（将交流电转换为直流电）、滤波电容（平滑直流电压）、逆变模块（IGBT） （将直流电转换为频率可调的交流电）。判断变频器好坏，本质上就是判断这三部分是否正常工作。
变频器接线规范需遵循GB/T 12668.3-2012标准。输出端子U、V、W与电机连接需采用对称布线，长度差异不得超过5%；工业实测表明，10米电缆长度差会导致三相电流不平衡度达8%-15。输入输出电缆必须分开敷设，平行间距应保持30cm以上，可降低高频干扰达60%-15。掌握这些基础规范，有助于在检测过程中准确判断故障源自变频器内部还是外围接线问题。
四、变频器基础检测法（工业现场快速初筛）
在动用万用表和示波器之前，可以先通过“眼看、鼻闻、手测”进行快速初筛：
外观检查：观察变频器外壳有无变形、烧焦痕迹；查看接线端子有无松动、氧化、烧黑迹象。
气味检查：闻一下是否有烧焦气味，电解电容损坏时常伴有刺鼻的酸味。
电容检查：目测电解电容顶部有无鼓包、漏液现象。电容鼓包是典型的损坏特征，发现后应及时更换-。
风扇检查：通电后（在安全条件下）观察冷却风扇是否正常运转，散热风扇故障会导致变频器过热报警-22。
这些基础检查方法虽然简单，但在工厂日常巡检中能快速发现80%以上的明显故障。
五、万用表检测变频器方法（新手重点掌握）
万用表是测量变频器好坏的核心工具，以下步骤是新手必须掌握的通用仪器检测法。操作前务必确保变频器已断电并放电。
1. 整流模块检测（判断电源输入部分是否正常）
将万用表拨到二极管档：
第一步：黑色表笔接触直流母线的负极P(+)，红色表笔依次接触输入端子R、S、T，记录三次显示值-41。
第二步：红色表笔接触直流母线的负极N(-)，黑色表笔依次接触R、S、T，再记录三次显示值-41。
判断标准：六次显示值应基本平衡（通常在0.3-0.7V之间）。如果某相数值异常（偏大、偏小或为零），则对应的整流二极管或软启动电阻已损坏。整流模块损坏时，变频器通常表现为“上电无显示”-41。
2. 逆变模块（IGBT）检测（判断输出部分是否正常）
继续使用二极管档：
第三步：红色表笔接触直流母线的负极P(+)，黑色表笔依次接触输出端子U、V、W，记录三次显示值。
第四步：黑色表笔接触直流母线的负极N(-)，红色表笔依次接触输出端子U、V、W，再记录三次显示值。
判断标准：六次显示值应基本平衡（通常在0.3-0.7V之间）。如果某相数值异常，则对应的IGBT逆变模块可能已损坏。IGBT模块损坏时，变频器通常表现为“无输出或报故障”-41。各相之间的正反向特性应相同，若出现差异说明IGBT模块性能变差，应予更换-40。
3. IGBT触发能力检测（进阶判断）
用指针万用表的R×10KΩ档进行判断：
黑表笔接集电极（C），红表笔接发射极（E），用手同时触击一下集电极（C）和控制极（G）。若万用表指针偏转并站住，再用手同时触击一下发射极（E）和控制极（G），万用表指针回零，则该IGBT为好的；否则为坏的IGBT-40。
4. 带载测试（最终验证）
在断电检测确认整流和逆变模块无问题后，可以进行带载测试：用变频器现场拖动一台功率匹配的异步电机空载运行，调节频率从50Hz逐渐下降，用电流表检测电机空载电流。如果空载电流在频率下降过程中保持平稳、基本不变，说明变频器工作正常-41。
六、工业专业仪器检测变频器方法（进阶精准检测）
当万用表检测不足以精确定位故障时，需要借助专业仪器进行深入诊断。
1. 示波器检测法——捕捉波形异常
示波器是检测IGBT驱动信号和主板时钟信号的利器。具体操作：
将示波器探头接地夹连接到变频器直流母线负极，探头尖端依次测量IGBT的栅极（G）驱动信号。
正常驱动脉冲应为幅值约15V、频率与设定相符的方波信号。若波形畸变、幅值不足或完全消失，说明驱动电路存在故障。
示波器还能检测三相输出电压波形，正常应为SPWM调制波形，若某相波形明显异常，可锁定故障位置。
2. 绝缘电阻测试法——排查接地隐患
用兆欧表测量变频器输入端子R、S、T对地（PE端子）的绝缘电阻，以及输出端子U、V、W对地的绝缘电阻。正常值应大于1MΩ（实际工业要求更高，通常要求≥10MΩ）。若绝缘电阻过低，说明变频器内部存在漏电或绝缘损坏。西门子G120变频器接地故障F30021就是典型的绝缘异常案例-30。
3. 电流检测法——验证输出平衡
用钳形电流表分别测量变频器三相输出电流。正常情况下，三相电流应基本平衡，偏差不应超过10%。若某相电流明显偏大或偏小，说明该相IGBT模块或驱动电路存在问题。
七、工业变频器常见类型检测重点
1. 通用型变频器检测重点
通用型变频器（如西门子G120、三菱A700系列）常用于风机、水泵等设备，检测重点包括：整流模块平衡性、IGBT导通特性、散热风扇运转状态。这类变频器的故障代码相对规范，上电后优先查看面板显示的故障代码，再按代码指引排查。
变频器故障代码是快速定位问题的重要线索：OC（过电流）通常发生在启动瞬间或负载突变时；OV（母线电压过高）可能由制动失效或减速时间过短引起；UV（欠压）由供电电压不稳定导致；OH（过热）多为风扇损坏或通风不良-22。
2. 矢量型变频器检测重点
矢量型变频器（如普传PI9100系列）控制精度高，检测重点在于编码器信号回路和霍尔电流传感器。编码器信号异常会导致速度控制失准；霍尔传感器损坏则可能引发过流误报。维修案例显示，取样回路中的精密电阻阻值漂移会导致主板误判“过电流”故障——电阻外观正常但阻值已超出标称范围-31。
3. 工程型变频器检测重点
工程型变频器（如西门子G130、S120系列）常用于大功率轧机、生产线等场景，检测时需重点关注水冷系统状态、功率单元均流情况、总线通信稳定性。这类变频器维修难度大，建议配合专用诊断软件进行参数检测。
八、变频器行业常见检测误区（避坑指南）
根据工业现场维修经验，以下5个检测误区最容易导致误判：
只看外观下结论：电阻外观正常不等于性能正常。变频器长期使用后，精密电阻可能出现阻值漂移，但外观毫无异常。案例中，一个负责电流采集的精密电阻阻值漂移导致变频器一启动就报过流故障，但外观完全正常，维修人员拆下来测量才发现问题-31。
用铜线代替快熔：有些维修人员找不到快熔就用铜线代替，这是极其危险的做法。一旦模块存在故障，铜线无法起到保护作用，通电后可能直接炸毁模块。正确做法：快熔断了必须检查模块，模块坏则快熔不一定断-50。
混淆“N”端子的含义：在电工术语中“N”表示中性线，但某些变频器的“N”端子是直流母线负极，并非地线。曾有用户把零线接到变频器“N”端子上，导致端子烧糊、变频器炸毁-53。
用普通万用表测量输出电压：变频器输出是高频载波，普通数字万用表测量时数值会剧烈跳动或显示异常（例如输入380V却显示1000多伏）。必须使用真有效值仪表或指针式万用表-50。
未使用假负载直接通电：维修变频器时，很多新手不接假负载就直接通电测试。如果驱动电路有故障，通电瞬间就会炸毁模块。正确做法：在主回路中串联一个几百欧的电阻或灯泡作为限流保护-50。
九、变频器行业失效典型案例（实操参考）
案例一：工厂生产线变频器“过流”误报
故障现象：某制丝车间的润叶回潮机滚筒变频器，一启动就跳“过电流”故障，更换新变频器后生产恢复正常，但换下的变频器经多名维修工检查——模块无击穿、线路无短路、外观无异常——仍找不到原因，按常规判断“修不好只能报废”。
检测过程：资深维修工于师傅没有被外观迷惑，他顺着线路板仔细排查，目光落在直流母线区域，问道：“取样回路你们测了吗？特别是那个负责电流采集的精密电阻。”在大家疑惑的目光中，他用万用表测量该电阻，发现数值比标称阻值高了一些——不是彻底坏，而是长期使用后性能劣化、阻值漂移了-31。
解决方案：更换该精密电阻后，变频器恢复正常运行。车间温湿度较高，电气设备长期在这种环境中工作容易老化，取样元件的阻值漂移是容易被忽视的故障原因-31。
案例二：轧钢厂变频器频繁报接地故障
故障现象：某轧钢厂使用西门子G120变频器，下挂50台并联小电机。当其中一台电机线圈接地、对应断路器跳闸时，变频器立即报F30021接地故障并停机，导致整条轧钢生产线中断。由于是24小时连续运行，每次停机都会造成严重生产事故-30。
检测过程：现场测试发现，变频器对输出线路对地电压进行检测，当某一相对地电压低于三相电压平均值的1/3时，即判定为接地故障-30。但轧钢生产线上单台电机故障本不应导致全线停机，问题在于变频器的接地保护设置过于敏感。
解决方案：通过中性点不接地硬件屏蔽西门子变频器的接地故障，允许一定时间的单相接地工作，同时增加输出线路对地电压检测作为提示，既保障安全又不影响生产连续性-30。
十、变频器检测核心（工业现场高效排查策略）
针对不同的工业场景和故障表现，可以采用分级检测策略：
分层排查路线图
第一层——现场快速判断（适用：工厂日常巡检、新手）
目视检查有无烧焦、鼓包、异味
查看故障代码（OC/OV/UV/OH等），对照说明书判断故障方向-22
检查外围接线：输入电压是否正常，输出电缆有无破损
第二层——万用表断电检测（适用：故障初步定位）
二极管档检测整流模块（R/S/T与P/N之间的六组数值）
二极管档检测逆变模块（U/V/W与P/N之间的六组数值）
电阻档检测精密电阻、取样回路阻值是否漂移
第三层——专业仪器深度诊断（适用：故障精确定位、批量检修）
示波器检测IGBT驱动脉冲波形
兆欧表检测绝缘电阻
钳形电流表检测三相输出平衡度
十一、变频器检测价值延伸（工业维护与选型建议）
日常维护技巧
定期清灰：变频器内部积灰会导致散热不良、绝缘性能下降。建议每3-6个月用吹风机或压缩空气清理内部灰尘，特别是散热器翅片和风扇叶片-65。
端子紧固：接线端子因热胀冷缩可能松动，定期检查并重新紧固，避免接触不良导致过热。
环境防护：化工厂等高腐蚀环境应将变频器安装在防护柜内，避免腐蚀性气体侵蚀电路板-53。
电容健康监测：电解电容是变频器中寿命最短的元件，建议每3-5年检测一次容量，发现容量衰减超过20%时应及时更换。
采购与选型建议
选择符合GB/T 12668.3-2012标准的变频器产品，确保电磁兼容性和安全性符合国标要求-。
根据现场工况选择合适防护等级（IP等级），潮湿环境选用IP54以上防护等级-15。
选购时预留20%以上的功率余量，避免长期满负荷运行加速老化。
