你有没有过这种经历？新手机用了不到半年，就整天弹窗提示“存储空间不足”，删照片、清缓存，一顿操作猛如虎，一看空间只剩五。以前觉得64GB够用，现在128GB都紧巴巴的。但你有没有想过，如今司空见惯的128GB容量，在几年前可是旗舰机的顶配，这背后的推手，就是一个听起来有点硬核的技术——3D NAND。
今天咱就唠点实在的，不说那些云山雾罩的参数。咱就说说，这个3D NAND 128GB的方案，到底是咋从实验室走进咱口袋里的手机、手里的固态硬盘，又是咋不动声色地让我们的数字生活没了它就不行的。

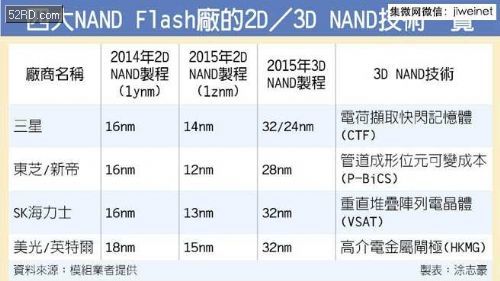

打个不太精确但好理解的比方。以前的闪存（2D NAND）就像在平地上建房子，想住更多人（存更多数据），就得拼命把房间（存储单元）做小，还要挤占公共区域。但房间小到一定程度就没法住了，墙太薄不结实，还容易互相串电（干扰），可靠性直线下降-3。
工程师们一拍脑袋：地皮贵，咱往上盖啊！于是，3D NAND 技术应运而生。它不执着于在平面上缩小，而是把存储单元一层一层垂直堆叠起来，像盖摩天大楼-3-7。这样做的好处立竿见影：在同样大小的“地基”（芯片面积）上，能获得的“居住面积”（存储容量）成倍增长，而且“房间”可以做得更规整、更稳定。
你手里那块128GB的存储芯片，很可能就是靠这种“堆高楼”的智慧实现的。比如早在2017年，就有厂商通过一种叫SGVC的独特架构，仅仅堆叠了16层，就做出了128Gb（约合16GB）的MLC类型存储芯片，而且数据显示它抗干扰能力强，数据能保存很久-1。这是3D NAND 128GB类容量芯片在技术和可靠性上交出的早期优秀答卷之一。
可能有人觉得，容量不就是堆层数嘛，有啥技术含量？这里头门道可多了。堆叠层数越多，工艺越复杂，就像蛋糕每加高一层，坍塌的风险就大一分。如何保证几十层、几百层结构均匀、稳定，信号传输畅通，是巨大的挑战。
三星在2023年量产的第八代V-NAND，堆到了236层，实现了单片1Tb（即128GB）的容量-5。这不仅是层数的胜利，更是“微缩”技术的胜利——他们在增加层数的同时，还控制了芯片的总体高度和表面积，避免了单元间的干扰，从而在提升密度的同时保证了可靠性-5。这种高密度设计直接降低了单位容量的生产成本，这才让大容量固态硬盘的价格越来越亲民-5。
所以，一个3D NAND 128GB的芯片，今天可能只是中端设备的标配，但它背后凝聚的是从几十层到几百层堆叠的工艺飞跃，是让高性能存储得以普及的关键一步。
这技术离我们远吗？一点也不。你手机流畅的连拍、秒装的游戏、快速启动的APP，都离不开它。
早在2018年，美光就推出了专门为旗舰智能手机优化的64层3D NAND 128GB移动解决方案-10。它针对手机碎片化读写多的特点做了优化，功耗更低、延迟更一致，专门就是为了应对AI拍照、4K录像这些“吃存储”的大户而生的-10。可以说，没有3D NAND带来的高密度和性能，今天手机的很多智能功能体验都得大打折扣。
更硬核的场合同样少不了它。三星在2024年发布了基于第八代V-NAND的车载SSD，其中就有128GB的容量选项-2。车载环境有多苛刻？冬天东北零下几十度，夏天沙漠地表温度能烤鸡蛋。这块硬盘要在-40°C到105°C的极端温度范围内稳定工作-2。普通的存储根本扛不住，正是3D NAND结构带来的稳定性和可靠性，让它能成为智能汽车的“数据记忆仓”，记录行车数据、承载智能座舱系统。
技术从来没停下脚步。128GB在今天看来或许刚刚够用，但行业的“卷王”们已经瞄准了更远的未来。现在的尖端技术已经在讨论300层、400层甚至更高堆叠的3D NAND-4-9。国内外的领先企业，也都在竞相推出200层以上的产品-8。
未来的3D NAND，角色可能从一个被动的“仓库”，转变为一个更智能的“物流中心”。新的接口协议（如PCIe）、新的架构（如将外围电路置于存储单元下方的PUC技术），都在致力于减少数据“搬运”的延迟-4-9。甚至有研究朝着“存算一体”的方向前进，让存储单元本身就能进行一些计算，这或将彻底改变现有的设备架构-4。
所以说，今天我们在挑选设备时关注的这个“128GB”，它不仅仅是一个容量数字。它是一个技术时代的缩影，是3D NAND这项伟大创新结出的硕果之一。它让我们能以更低的成本，享受更快速、更可靠的海量数据存储，默默支撑起了我们从移动互联到人工智能过渡的整个数字时代。
1. 网友“好奇的极客”提问：看了文章，大概懂了3D NAND是垂直堆叠。但我还是好奇，它具体是怎么“堆”起来的？和盖楼一样，先打地基再一层层盖吗？
答：嘿，这位朋友问到了芯片制造的核心工艺，这是个非常好的问题！确实和盖楼有相似之处，但精度和难度是天壤之别。这个过程更精确的叫法是“薄膜沉积”和“蚀刻”。
你可以想象一下制作千层糕，但每一层都要精确到纳米级别（1纳米等于百万分之一毫米）。大致流程是这样的：工程师会在一片硅晶圆上，交替沉积多层非常薄的绝缘材料（比如二氧化硅）和导电材料（比如多晶硅）。这就形成了“千层糕”坯料。用一个极高深宽比的“钻孔”工艺（深度蚀刻），从上到下垂直打穿所有这些层，形成一个极其细小的深井。在这个深井里再填充进特殊的材料，形成可以存储电荷的“柱子”（即垂直通道），每一层被穿过的位置，就是一个独立的存储单元-3-8。
所以，它不是先做好第一层再做第二层，而是先堆叠好所有层的材料，再一次性“雕刻”出所有的存储单元。这就像你先准备好一整块大理石，然后一次性雕出一座复杂的镂空塔楼，其工艺难度可想而知。随着层数增加到200层、300层，这个“钻孔”要打得又深又直，且不能歪斜，对工艺均匀性的要求是魔鬼级的，这也是技术竞争最白热化的地方之一-8-9。
2. 网友“准备装机的小白”提问：最近想买固态硬盘，看到都是3D NAND，但还有什么TLC、QLC，以及不同层数，把我搞晕了。能简单说说，对我实际使用（比如打游戏、存文件）来说，该怎么选吗？
答：这个问题太实际了，很多朋友都会遇到。别被术语吓到，咱们化繁为简。你可以抓住两个核心：层数和单元类型。
层数（比如96层、176层、236层）：通俗讲，可以理解为技术的“代际”。通常，层数越高代表技术越新，往往能带来更高的存储密度（所以同容量可能更便宜）、更低的功耗和 potentially 更好的性能（因为信号路径等优化）。但对于大部分日常使用，除非是极限发烧友，否则不必过分追求最高层数，当前主流的层数技术都已非常成熟可靠。
单元类型（TLC、QLC）：这个更关键。它指的是一个存储单元里存几位数据。TLC存3位，QLC存4位。QLC能在同样空间内存更多，所以同容量下价格通常更便宜，非常适合做大容量仓库盘，比如存电影、文档、备份。它的“短板”在于读写寿命（P/E周期）和持续写入速度可能不如TLC-3。TLC则是目前的全能主力，在价格、寿命和性能上取得了很好的平衡，适合做系统盘、游戏盘。
给你的选购建议是：明确主要用途。如果主要是装系统、玩大型3A游戏（游戏加载快慢受硬盘影响），优先考虑TLC颗粒的硬盘，性能更持久稳定。如果你需要一块2TB甚至4TB的盘专门放学习资料、视频素材、游戏仓库，那么QLC是更具性价比的选择，能把预算花在刀刃上。对于标注了3D NAND 128GB这类小容量型号，它通常是TLC或更早的MLC，用作系统盘或嵌入式存储，稳定性是首要考量。
3. 网友“关注未来的观察者”提问：文章最后提到未来可能“存算一体”，这太科幻了。能不能具体讲讲，这对我们普通用户来说，未来手机电脑会有哪些翻天覆地的变化？
答：这个问题展望得非常前沿！“存算一体”确实是目前全球顶尖实验室攻坚的方向，它有望打破自计算机诞生以来“存储”和“计算”分离的“冯·诺依曼架构”瓶颈。
想象一下现在电脑的工作模式：CPU（计算）需要处理数据时，要从内存或硬盘（存储）里“搬”过来，算完了再“搬”回去。这个过程就像厨师（CPU）炒菜，要不停跑去仓库（存储）取食材，非常耗时耗能，尤其是面对AI大模型这种海量数据时，数据“搬运”成了主要瓶颈。
而“存算一体”的目标，是让“仓库”自己具备一些“初加工”的能力。比如，复旦大学团队研制出一种超快闪存器件，其速度甚至能媲美最快的内存，这为在存储单元内直接进行运算提供了物理基础-4。如果实现，带来的变化将是革命性的：
手机电脑“永”不卡顿：很多延迟其实来自数据搬运。存算一体后，数据处理直接在存储位置完成，速度会得到数量级的提升，感觉上设备会“秒反应”。
AI真正全民化：现在手机上跑复杂的AI模型（比如高质量的实时语音翻译、图像生成）还很耗电且慢。未来，结合了存算一体的手机，可能本地就能流畅运行现在需要云端大数据中心才能处理的大模型，且功耗极低，隐私性也极强。
设备架构重构：电脑可能不再需要复杂昂贵的高速内存和缓存体系，结构更简单，耗电更少，甚至会出现我们现在完全想象不到的新形态设备。
当然，这从实验室走向商用还需要时间，但它是半导体行业公认的、能继续推动信息技术前进的重要方向之一-4。我们正站在这个变革的起点上。
