三星工程师盯着实验室最新的测试数据，传统DRAM芯片的电容已经缩小到不足10立方纳米，存储的电子数量跌破了100个大关-3。
芯片上电容体积的持续缩小带来一个严重问题：数据保存时间急剧缩短，需要更频繁地刷新，功耗增加了50%-3。这就像是每过几分钟就得重新记一遍刚背下的内容，效率低下不说，还特别耗神。
我的老天爷，这简直就是技术上的“极限困境”！随着AI大模型参数飙升到万亿级别，传统DRAM的32GB单颗容量已经不够用了。训练一个万亿参数模型需要高达10TB的内存，按照传统架构，得用上300颗DRAM芯片-3。
存储单元里的电容体积缩小到令人难以置信的10立方纳米，就像是试图在针尖上建造一座水库，容量有限且极不稳定。
当制程工艺推进到10纳米以下时，晶体管漏电流增加了整整10倍-3。全球数据中心的DRAM功耗已经占到了总功耗的35%，而这些10纳米以下的芯片就贡献了其中的60%-3。
这种平面微缩技术就像是把房子越建越小，但土地面积有限，总有一天会无地可建。更糟糕的是，随着AI模型参数规模爆炸式增长，传统的服务器需要数百颗DRAM芯片才能满足需求，导致系统体积庞大，数据传输速度缓慢，训练时间延长了整整10倍-3。
行业里的聪明人早就意识到，继续在平面上折腾已经行不通了，得换个思路—往垂直方向拓展。这就是3D DRAM的核心思想，在单一芯片内沿着Z轴堆叠多层存储单元，理论上密度能提高5倍以上-3。
垂直堆叠听起来简单，实际操作起来真是“难如上青天”。问题的关键出在材料上。硅和硅锗这两种材料的晶格常数相差了4%，层数越多，层间的应力就越大-3。
就像搭建一座层层叠叠的纸牌屋，越往上搭越不稳定，稍有不慎就会全盘倒塌。
imec的团队想出了一个绝妙的解决方案：加入少量碳元素作为“应力调节剂”-3。他们在交替沉积硅锗层和硅层的过程中，每沉积一层硅锗就添加0.5%原子比的碳元素。
碳原子半径比硅小，能够填充晶格间隙，减少晶格畸变，而且神奇的是，碳的加入并没有影响材料的电性能-3。就相当于在层层叠叠的结构中加入了微小的缓冲垫，既保持了稳定性，又不影响功能。
除了向第三维度拓展，研究者们也在思考：能不能从根本上改变DRAM的结构？一篇发表在《物理化学进展》上的DRAM论文详细分析了2T0C技术-1。
这种架构直接用两个晶体管来存储数据，彻底告别了电容。通过利用浮体效应和栅极耦合机制存储电荷，不仅提升了存储密度，还降低了功耗，同时更好地兼容现有制造工艺-1。
NEO半导体公司则更进一步，推出了3T0C设计，三个晶体管，零个电容，读写速度达到了惊人的10纳秒，数据保持时间超过9分钟-4。这项技术可以像3D NAND那样堆叠，单位模块的容量有望达到512Gb，是现有产品的10倍-4。
另一项发表在《Discover Nano》上的研究则展示了基于环绕栅极隧道场效应晶体管的无电容DRAM设计，其读取“1”和“0”状态间的电流比高达10的8次方，数据保持时间超过1秒-9。
这些技术突破到底能为我们解决什么问题？对于普通用户来说，最直观的感受就是设备更快、续航更久、存储更大。
想象一下，你的智能手机能够流畅运行现在只能在高端电脑上使用的AI应用，拍摄超高分辨率视频时不再担心存储空间不足，充一次电能用更长时间。这就是新一代DRAM技术将带来的改变。
对于企业和数据中心而言，意义更为重大。采用3D DRAM后，一台服务器可能就能替代五台传统服务器，节省80%的空间和50%的电力-3。这不仅大幅降低了运营成本，也对环境保护做出贡献—每年有望减少高达1.2亿吨的碳排放-3。
AI开发者将从中受益最多。训练一个2万亿参数的AI模型，如果使用传统DRAM需要600颗芯片，而使用3D DRAM仅需125颗，体积缩小至四分之一，训练时间缩短70%，能效比提高60%-3。

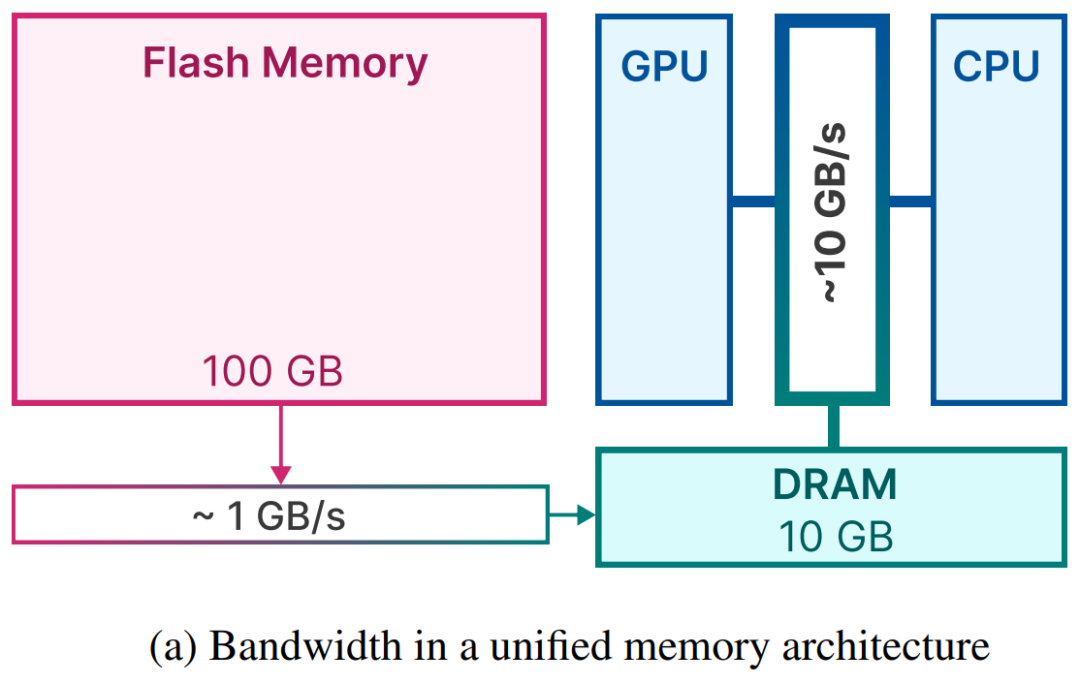

在一篇系统性的DRAM论文综述中，作者们特别指出，随着存算一体架构的兴起，新型DRAM技术将在打破“内存墙”方面发挥关键作用-1。这意味着未来的计算系统将不再受限于数据在处理器和存储器之间的传输速度，处理效率将得到质的飞跃。
三星和SK海力士已经开始布局，计划在2027年左右实现3D DRAM的量产-3。预计到2030年，3D DRAM可能占据全球DRAM市场30%的份额-3。要知道，全球DRAM市场规模高达1500亿美元，这是一个巨大的市场机遇-3。
HBM技术也在快速发展。三星即将推出的HBM4产品，其带宽将达到惊人的3.3TB/s-10。业界预测，到2040年，HBM9的带宽可能达到128TB/s，是HBM4的60倍以上-10。
更值得关注的是，这些技术突破可能会催生出全新的计算架构。有专家预测，随着AI从生成式向自治式发展，仅靠DRAM可能已经无法处理极大量的数据，未来可能会出现高带宽NAND与HBM结合的混合存储方案-10。
面向消费级市场，NEO Semiconductor已经准备在2026年推出基于3D X-DRAM技术的测试芯片-4。海力士的工程师正在研发LPDDR6，其数据传输速率将达到14.4Gb/s，专门为下一代移动设备设计-10。
芯片制造商和应用材料公司已经投入数十亿美元研发新一代设备，支持120层以上堆叠结构的制造-3。这轮技术变革将重塑整个半导体产业链，从材料供应商到设备制造商，再到终端厂商，每一环都将面临新的机遇和挑战-3。
晶圆厂里，imec研发的120层Si/SiGe叠层结构在显微镜下呈现出完美的周期性图案，位错密度已从10^8/cm²降至10^6/cm²，晶圆翘曲度控制在8微米以内，良率达到了85%的商用标准-3。
当然会！虽然这些技术听起来很专业，但它们带来的体验提升是非常直接的。当3D DRAM技术普及后，你可能会注意到几个明显变化：
应用加载速度和切换会更快。因为3D DRAM的堆叠结构大幅提升了内存带宽，数据就像在多层立交桥上流动，不再挤在单一平面上。这特别适合现在的多任务使用场景，你可以同时打开多个应用而不担心卡顿。
电池续航会改善。传统DRAM需要不断刷新来保持数据，而像2T0C这样的新技术减少了刷新需求-1。这意味着你的手机或电脑在待机时消耗的电量会减少。有研究显示，在某些场景下功耗可降低近一半-3。
能运行更强大的AI功能。随着设备内存容量和带宽增加，更多现在需要在云端处理的AI任务可以在本地完成。比如实时语音翻译、照片和视频的增强处理，都会变得更加迅速和隐私安全。
需要注意的是，这些改进是逐步实现的。就像5G网络建设一样，新技术会先在高端设备上应用，然后逐渐普及。但可以肯定的是，未来两到三年内，你就能在市场上看到搭载这些新内存技术的设备了。
不必担心，传统DRAM短期内不会被完全取代。实际上，这两种技术可能会在相当长一段时间内共存，各自服务于不同的应用场景。
成本因素很关键。任何新技术在刚推出时，生产成本都会比较高。3D DRAM的制造工艺更复杂，需要新的设备和材料-3。这意味着在初期，它可能主要应用于高端服务器、AI加速卡和对性能要求极高的消费电子产品中。
技术成熟需要时间。虽然imec已经取得了120层堆叠的突破，但要将这一技术大规模量产，还需要解决许多工程挑战-3。包括良率的进一步提升、与现有制造流程的整合等。这个过程中，传统DRAM仍有充足的改进空间。
应用场景不同。就像SSD没有完全取代硬盘一样，3D DRAM和传统DRAM也会找到各自最适合的应用领域。对于许多对成本和功耗不是极度敏感的应用，经过优化的传统DRAM仍然是非常经济的选择。
根据行业预测，即使到2030年，3D DRAM的市场份额可能达到30%左右-3。这意味着仍有70%的市场会由传统DRAM及其变体占据。半导体行业的技术过渡通常是渐进式的，不是一夜之间的取代。
对于电子工程的学生来说，关注DRAM技术发展是个很好的方向。以下是一些具体建议：
关注顶级会议和期刊。国际固态电路会议(ISSCC)、IEEE国际存储器研讨会以及《应用物理学杂志》等期刊是了解最新进展的重要渠道。这些地方发布的DRAM论文往往代表了最前沿的研究成果-3-6。比如，明年ISSCC 2026将有多篇关于HBM4和LPDDR6的论文发表-10。
动手实践很重要。可以尝试使用一些开源工具进行模拟和设计，比如DreamRAM这样的可配置建模工具-2。这类工具能帮助你理解不同设计参数如何影响最终性能，是理论联系实际的好方法。
建立知识体系。除了关注最新突破，也要理解DRAM的基本原理和发展历程。可以阅读一些综述性文章，比如《DRAM研究现状与发展方向》这样的论文，它系统性地介绍了DRAM的关键技术和未来趋势-5。
跟踪领军企业和研究机构。比利时微电子研究中心(imec)、三星、美光、海力士等机构和企业是这一领域的领导者-3。关注他们的技术发布和研究动态，能帮助你把握行业方向。
