一、贴片电阻检测前置准备（适配工业/汽车/消费电子场景）
1. 工业与消费电子贴片电阻检测核心工具介绍
根据检测场景和精度要求，贴片电阻检测工具分为基础款（适配维修台和入门场景）和专业款（适配产线质检和批量检测场景）：
基础工具（新手必备）：
数字万用表：最核心的检测工具。建议选择精度不低于3½位、具备自动量程功能的型号（如Fluke 15B+、优利德UT61E等），能覆盖常见贴片电阻的阻值测量需求。检测前确保万用表处于良好状态，电池电量充足，表笔接触良好。
放大镜或体视显微镜（5×～20×） ：贴片电阻尺寸小至0402（1.0mm×0.5mm），肉眼难以看清丝印和焊点状态，放大工具可辅助识别型号标注和发现细微裂纹、焊点虚接等问题。
镊子和防静电工具：用于夹取和移动贴片电阻，防静电镊子和防静电工作台可避免静电损伤敏感元件，尤其适用于汽车电子等可靠性要求高的领域。
专业工具（适配工厂产线/批量检测）：
LCR数字电桥：在PCB生产前，需对电阻等元件进行严格检测，LCR测试仪可批量检测元件参数是否符合标准，并通过分选功能自动判定PASS/FAIL-。同惠TH2816A+数字电桥测试速度可达60次/秒，能适配每分钟200件的贴片料件产能需求，较普通电桥检测效率提升50%-。
直流电阻计：HIOKI RM3542C等专为贴片电阻批量生产环节设计的电阻计，可实现高速且稳定的合格判定-。
自动化测试系统：可对贴片电阻、电容等元件参数进行快速不间断自动化测试和测试报告的保存导出，有效减少人工测试时间-。
兆欧表（绝缘电阻测试仪） ：用于测试贴片电阻的绝缘性能，测试电压DC 500V，阻值范围10⁶～10¹⁴Ω-。
耐压测试仪：测试贴片电阻在高电压下的绝缘性能，确保其在高压环境下不会发生击穿-。
AOI（自动光学检测）设备：用于SMT贴片后的焊点质量检测，通过高速摄像机和图像处理软件检测PCB上的焊接缺陷-。
工具选择核心原则：根据检测频率和精度需求合理配置——偶尔维修用万用表足够，批量检测必须上LCR或自动测试系统。
2. 工业与汽车电子贴片电阻检测安全注意事项
重中之重，检测前必须严格执行以下安全规范：
① 断电检测，不可妥协：在测量贴片电阻前，必须确保被测电路板完全断电。对于汽车电子，需断开车辆蓄电池负极；对于工业设备，需切断主电源并等待电容放电完成（通常等待2～5分钟）；对于开关电源、电机驱动等带大电容的电路板，还需用放电电阻对电容进行放电后再检测，避免残余电荷损坏万用表或造成触电-。
② 防静电防护：贴片电阻尤其是高精度电阻对静电敏感。检测时应佩戴防静电手环，工作台使用防静电台垫。汽车电子和工业控制领域对ESD防护要求尤为严格，忽视静电防护可能导致元件“内伤”而不自知。
③ 在线检测的并联干扰防范：在路测量时，其他元件的并联效应会影响阻值测量精度。当实测值小于标称值时，应怀疑外围并联元件的干扰，将元件一端或两端与电路分离后再进行准确测量-。
④ 表笔操作规范：检测微小贴片电阻（如0402、0603封装）时，建议使用尖头表笔或测试夹，避免表笔滑移造成短路或损伤相邻元件。保持垂直按压，避免滑移产生接触电阻-。
⑤ 环境要求：检测环境应保持清洁、干燥，避免在潮湿或多尘环境中检测，以防引入测量误差或造成短路。
3. 贴片电阻基础认知（适配工业/汽车场景精准检测）

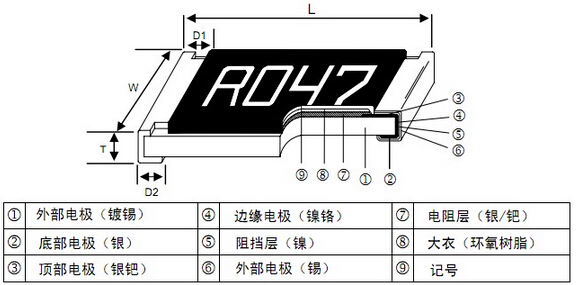

贴片电阻的结构特点：贴片电阻（SMD Resistor）是一种无引脚片状电阻，通过表面贴装技术（SMT）直接焊接在PCB表面。其内部结构包括陶瓷基片、电阻膜层、端电极和保护层。电阻膜层通过激光修调实现精确阻值。
主要类型及行业适配参数：
| 类型 | 主要应用领域 | 核心检测参数 |
|---|---|---|
| 厚膜贴片电阻 | 消费电子、通用电路 | 阻值精度±1%～±5%，成本低 |
| 合金电阻（低阻值高精度） | 汽车电子、工业控制、电流采样 | 低阻值（毫欧级）、高精度±1%、低温漂 |
| 薄膜贴片电阻 | 精密测量、医疗仪器、信号链 | 高精度±0.1%～±1%、低温漂±25ppm/℃ |
| 抗硫化电阻 | 工业环境、高污染路段 | 抗硫化性能、阻值稳定性 |
在中国汽车领域电阻需求中，厚膜电阻占比38%、合金电阻占比37%，不同技术路线适配差异化场景-。汽车ADAS系统依赖高精度传感器与控制器，信号链中的贴片电阻需在-40℃～150℃宽温区、高频振动及瞬时电流冲击下保持阻值稳定-。
关键参数与检测关联：检测前必须明确被测电阻的标称阻值（通常由表面丝印标识，如“103”=10kΩ、“102”=1kΩ）、允许误差（±1%、±5%等）、封装尺寸（影响功率和耐压）、温度系数TCR（评估-55℃至+155℃范围内阻值变化率）-。
二、核心检测方法（三种场景化实操指南）
3. 贴片电阻快速初筛法（维修台/现场快速判断）
适用场景：维修现场初步判断、多板排查、无万用表时的快速筛查。
方法一：外观目视检查（用放大镜/体视显微镜操作）
第一步：检查电阻本体是否存在明显物理损伤——裂纹、缺口、烧焦变色、表面起泡。在超过规格的过载环境下，电阻可能出现电阻膜烧毁、本体发黑等现象-。
第二步：检查焊点状态。正常焊点应光滑饱满，焊料均匀覆盖引脚与焊盘；虚焊焊点往往表面粗糙、不平整，可能存在焊料堆积不均匀或有缝隙等-。电阻立碑（一侧翘起）也是常见外观缺陷-。
第三步：检查丝印是否清晰可读，确认阻值标识与实际需求匹配。贴片电阻尺寸多样，如0201或0402，易在选型时出错-。
注意要点：工业控制柜中电阻的损坏常伴随周边电容鼓包、PCB变色，注意综合判断；汽车电子中的电阻失效往往与振动相关，重点观察焊点是否有疲劳裂纹。
4. 万用表检测贴片电阻方法（新手重点掌握，行业通用）
万用表是最通用、最常用的贴片电阻检测工具。以下步骤适配消费电子、工业设备、汽车电子等各类场景。
步骤一：电路断电与预处理
确认电路板完全断电。对于在线检测，建议将贴片电阻的一端与电路断开，避免电路与其他元件形成并联影响准确性-。用酒精棉清洁电阻两端焊盘，焊盘氧化层可能导致测量值偏大20%以上-。
步骤二：万用表设置
将数字万用表拨到电阻档位（Ω）。若为手动量程万用表，应选择高于预估阻值的量程-。优先使用自动量程功能。
步骤三：表笔连接与测量
将两支表笔分别搭在电阻两端焊点上-。对于微小封装电阻（0402/0603），建议使用尖头表笔或测试夹，稳定接触1～2秒，待读数稳定后读取显示值-。
步骤四：结果判断
| 测量结果 | 判断结论 | 处理建议 |
|---|---|---|
| 实测值≈标称值且在误差范围内 | 电阻正常 | 可继续使用 |
| 实测值明显偏离标称值（>误差范围） | 阻值漂移/损坏 | 更换电阻 |
| 实测值无穷大（开路） | 电阻开路失效 | 更换电阻 |
| 实测值≈0（短路） | 电阻短路失效 | 更换电阻 |
具体案例：一块PCBA上有一个标称1kΩ、允许误差±5%的贴片电阻，测量实际值为1.2kΩ，超出误差范围，表明存在阻值漂移问题，需更换-。
在路测量技巧：当实测值大于标称值时，说明电阻可能存在断路性故障或阻值变大-。当实测值小于标称值时，需警惕外围并联元件的干扰，应将元件一端或两端与电路分离后再测-。轻轻晃动电路板或元器件，若电阻值波动较大（从几欧到无穷大变化），说明存在虚焊-。
5. 工业与汽车电子专业仪器检测方法（进阶精准检测）
适合工厂质检、研发测试、大批量检测等场景。
方法一：LCR数字电桥检测法（工厂产线核心方法）
LCR测试仪是贴片电阻批量检测的主力设备。在PCB生产前，需对电阻、电容等元件进行严格检测，LCR测试仪可批量检测元件参数是否符合标准，并通过分选功能自动判定PASS/FAIL-。同惠TH2816A+的测试速度可达60次/秒，能适配每分钟200件的贴片料件产能需求-。
操作流程：
设置测试频率（通常1kHz）和测试电平
将电阻置于测试夹具中，确保良好接触
读取电阻值（R）、相位角（θ）等参数
与标称值比对，判断是否在公差范围内
利用分选功能实现合格/不合格自动判别
方法二：四线法精密阻值测量（高精度场景）
依据IEC 60115-1标准，采用四线法测量可消除接触电阻影响，适用于低阻值贴片电阻（毫欧级）的高精度测量-。常用于电流采样电阻、精密分压电阻的检测。
方法三：绝缘电阻与耐压测试（安全验证场景）
绝缘电阻测试：使用兆欧表，测试电压DC 500V，测量电阻器绝缘性能-。适用于电源管理电路、高压防护电路中的贴片电阻检测。
耐压测试：施加高电压于电阻两端（如AC 500V～5000V/1min），检查绝缘层是否发生击穿--。
方法四：自动化批量检测（工厂流水线）
自动化测试系统可对贴片电阻、电容等元件参数进行快速不间断测试和报告导出，有效减少人工测试时间，提高测试准确性-。ATE平台软件可实现测试数据反馈、物料分选、自动编带功能，适合小批量生产测试、研发测试场景-。
汽车电子特别关注：汽车级贴片电阻需符合AEC-Q200认证标准，通过高温、高湿、振动、冲击等严苛测试--。在检测车规电阻时，需重点关注温度系数TCR（汽车工作温度-40℃～125℃，TCR超标会导致阻值波动过大）-以及振动环境下的焊点可靠性。
三、补充模块（行业场景化避坑与案例）
6. 消费电子/工业/汽车电子不同类型贴片电阻检测重点
厚膜贴片电阻（消费电子主力） ：
检测重点：阻值精度（±5%为主）、外观完整性
常见故障：过负载烧毁、浪涌损坏-
应用场景：智能手机、平板电脑中的信号调理、电源管理电路-
合金电阻（工业控制/汽车电子核心） ：
检测重点：低阻值精度（毫欧级）、四线法测量消除接触电阻
常见故障：过流烧毁、焊点开裂
应用场景：电流采样、过流保护-
薄膜高精度电阻（医疗仪器/精密测量） ：
检测重点：精度（±0.1%）、温漂（TCR≤±25ppm/℃）
常见故障：静电损伤、阻值漂移
应用场景：心电图机、血氧仪等医疗设备中的微弱信号处理-
抗硫化电阻（工业环境/恶劣工况） ：
检测重点：抗硫化性能、阻值长期稳定性
常见故障：硫化腐蚀导致阻值漂移或开路-
应用场景：工业区、高污染路段的电子设备-
7. 工业与汽车电子贴片电阻检测常见误区（避坑指南）
误区①：在线测量值正常就认为电阻没问题
在路测量时，其他元件的并联效应可能导致测量值“看起来正常”，但实际上电阻可能已失效。当实测值小于标称值时，应断开一端复测确认。
误区②：忽视焊盘清洁的重要性
焊盘氧化层可能导致测量值偏大20%以上，尤其对于低阻值电阻影响更大-。测量前务必清洁焊盘。
误区③：不区分在线测量与离线测量
在线测量可能受并联回路影响，离线测量（拆下电阻单独测量）才能得到最准确的阻值。
误区④：忽略温度对测量结果的影响
电阻值随温度变化而变化。根据IEC 60115标准，温度变化会导致阻值漂移-。测量时应在室温下进行，并记录测量温度。
误区⑤：轻视硫化失效风险
在工业区、高污染路段等含硫气氛严重的应用环境中，电阻可能发生硫化腐蚀，导致阻值漂移或开路-。普通检测方法难以发现早期硫化，需关注抗硫化等级或使用专业测试。
误区⑥：使用过高电压测量低阻值电阻
测量低阻值电阻（毫欧级）时，应使用四线法和小电流测试，避免过大测试电流导致电阻发热和测量误差。
8. 工业与汽车电子贴片电阻失效典型案例（实操参考）
案例一：工业机器人控制板电阻开路导致停机事故
某工业机器人生产线出现控制板BGA焊点开裂故障隐患。技术人员采用±25ppm/℃高精度贴片电阻作为传感元件，通过监测0805封装电阻的温漂数据，提前200小时预测到焊点开裂故障，避免了重大停机事故。对比传统事后维修方式，该方案实现了从“被动维修”到“预测性维护”的转变-。
检测启示：对于工业设备中的关键电阻，可通过监测温漂数据实现故障预警，提前发现隐性失效。
案例二：PCBA电阻“立碑”失效分析
某型号单面贴片电路板组装后发现贴片电阻立碑不良，不良率较高且位置固定。通过外观观察发现，贴片电阻一侧引脚翘起，对应焊盘上无明显焊锡，焊锡主要集中在电容的端电极上-。经分析，立碑主要与焊盘设计、贴装压力、回流焊温度曲线有关。
检测启示：外观检查是发现焊点缺陷的第一道防线，立碑等焊点缺陷可通过目视或AOI快速识别。
案例三：贴片电阻硫化失效——工业环境中的“隐形杀手”
在含硫气氛严重的工业环境中，贴片电阻的端电极可能发生硫化腐蚀，银层被硫化生成硫化银，导致阻值逐渐增大甚至开路-。普通检测方法难以早期发现，往往在设备完全失效后才暴露问题。抗硫化电阻通过在内电极采用钯银合金或在电极层上方增加耐硫化材料来提升抗腐蚀能力-。
检测启示：在恶劣工况下，建议选用抗硫化电阻，并在PCB板均匀涂覆三防胶形成有效保护膜，隔绝空气-。
四、结尾与互动
9. 贴片电阻检测核心（行业高效排查策略）
根据行业场景和检测需求，推荐以下分级检测策略：
维修场景（维修台/现场快速排查） ：
外观目视检查（放大镜检查裂纹、烧焦、焊点）
万用表基础测量（断电→清洁→测量→判断）
可疑件拆下复测（避免并联干扰）
工厂产线质检场景（批量/高精度检测） ：
外观AOI检测（自动识别立碑、偏移、虚焊）
LCR电桥批量筛选（快速分选PASS/FAIL）
自动化测试系统（数据记录与追溯）
汽车电子专项检测：
AEC-Q200标准符合性验证
宽温区（-40℃～125℃）温漂测试
振动环境焊点可靠性检测
测量贴片电阻好坏的步骤可以为：看（外观）→ 查（丝印/参数）→ 测（万用表）→ 断（比较标称值）→ 修（更换/补焊）。遵循这一流程，结合行业场景灵活调整，即可高效判断贴片电阻好坏。
10. 贴片电阻检测价值延伸（维护与采购建议）
日常维护建议：
定期对关键电路板中的贴片电阻进行阻值抽测，发现阻值漂移趋势及时预警
在恶劣环境中运行的设备（工业控制柜、户外通信设备），建议每6～12个月进行一次检测
保持PCB板面清洁干燥，避免焊盘氧化和电阻受潮
对于有硫化风险的场景，涂覆三防胶形成有效保护膜-
采购与选型建议：
根据电路功能选择合适精度：普通电路选±5%即可，高精度电路（ADC基准、信号调理）选±0.1%～±1%-
注意额定功率匹配：一般按额定功率的70%降额设计使用-
汽车电子元器件建议选择通过AEC-Q200认证的产品，几乎所有主机厂都会将此认证作为基础门槛-
在含硫环境中，优先选用抗硫化电阻，其内电极通常采用钯银合金等抗硫化性能更好的材料-
11. 互动交流（分享工业/汽车电子贴片电阻检测难题）
你在维修或检测过程中，是否遇到过贴片电阻的“疑难杂症”？例如：
工业控制场景：工厂生产线上的贴片电阻反复烧毁，查不出根本原因？
汽车电子场景：车载ECU中贴片电阻阻值漂移，导致传感器信号异常，如何精准定位？
消费电子场景：PCB板上的微小电阻（0201/0402）测量困难，有没有更好的检测技巧？
欢迎在评论区分享你的贴片电阻检测经验和遇到的难题，我们一起交流解决方案。关注本账号，获取更多电子元器件检测干货！
