如何抑制高次谐波：滤波电感器在工业场景中的核心作用与检测价值

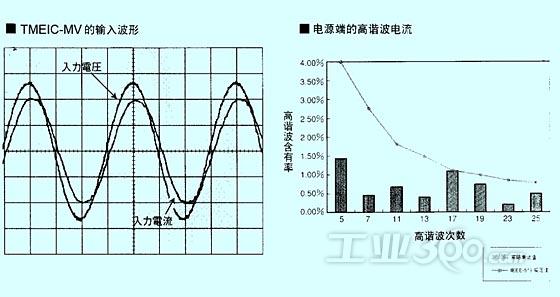

在变频器、逆变器、整流器等非线性负载设备的运行过程中，设备导通/截止过程会产生大量的高次谐波电流-9。这些高次谐波若不经滤波直接回馈电网，会引发有功损耗增加、设备发热加剧、电容器损坏等一系列问题，严重时甚至导致整机烧毁-9。滤波电感器（含滤波电抗器）正是用于抑制这些高次谐波的核心元器件——它与滤波电容器配合组成谐振回路，在特定频率点上形成高阻抗，从而滤除指定次数的高次谐波-。
测量滤波电感器好坏是判断谐波抑制电路是否正常的直接手段，也是变频器维修、无功补偿柜检修中不可或缺的环节。本文从工业现场的实际需求出发，针对变频器、无功补偿、电源滤波三大典型场景，分层次讲解滤波电感器的检测方法——从新手用万用表快速初筛，到专业技术人员用LCR表和高精度仪器精准评估，帮助不同基础的从业者快速掌握工业滤波电感器检测技巧，有效排查设备故障，规避检测中的安全风险。无论你是工厂质检员、变频器维修工程师，还是电子爱好者，都能在本文中找到适配自己场景的实操方案。
前置准备：工业场景下滤波电感器检测的核心基础
工业滤波电感器检测核心工具介绍（基础款+专业款）
基础款（新手必备，适配变频器维修、配电柜现场检测场景）：
数字万用表：选用具备电阻档（Ω）、蜂鸣档（通断测试）功能的数字万用表即可。工业现场常用Fluke、优利德等品牌，建议选择具有自动量程切换功能的型号，方便快速操作。万用表主要用于测量电感线圈的直流电阻（DCR）和通断状态，是新手测量滤波电感器好坏的入门工具-6。
绝缘电阻测试仪（兆欧表） ：用于检测电感绕组与外壳之间的绝缘性能，工业配电场景下常用500V或1000V档位的兆欧表，是判断电感器绝缘状态是否良好的关键设备-28。
专业款（适配工厂流水线质检、高精度维修场景）：
LCR数字电桥（LCR表） ：可直接读取电感量（L）、品质因数（Q值）、等效串联电阻（ESR）等核心参数，是测量工业滤波电感器好坏最精准的工具。工业检测中需选择可设置测试频率（如1kHz、10kHz、100kHz）的型号-4。
阻抗分析仪/网络分析仪：用于评估电感在不同频率下的阻抗特性，测量自谐振频率（SRF）和高频下的Q值衰减情况，适用于通信设备、高频滤波电路中的电感检测-4。
耐压测试仪（HiPot Tester） ：用于电感绝缘耐压试验，在工业安规检测中不可或缺，可检测绕组与磁芯、绕组与外壳之间的绝缘强度-5。
红外热成像仪/热电偶测温仪：用于检测电感在带载状态下的温升情况，快速定位因过流导致的过热故障点-4。
工业滤波电感器检测安全注意事项（重中之重）
检测工业滤波电感器前，必须严格遵守以下4条核心安全规范：
务必断电并放电：在检测滤波电感器之前，必须彻底断开设备电源。特别要注意滤波电路中常并联有大容量电容器，断电后这些电容仍可能存储高压电荷，存在触电风险。操作前应用放电电阻或放电棒对电容进行充分放电，确认电压归零后方可开始检测。
高压防护不可忽视：工业滤波电感器（尤其是滤波电抗器）通常工作于数百伏甚至数千伏的电压等级。使用兆欧表或耐压测试仪时，必须佩戴符合工业标准的绝缘手套和护目镜，测试过程中严禁触碰被测元件的裸露端子-6。
避免在线带电测量：严禁在电路板带电状态下直接测量电感器的电阻或电感量。在线测量时，电感可能与其他元件（如并联电容）形成回路，导致读数严重偏差，同时存在短路风险。建议将电感器从电路中断开或至少焊下一端引脚后再测量。
避开强磁场干扰环境：工业现场常存在变压器、大电流母排等强磁场源。测量电感量时，应尽量远离这些干扰源，或使用屏蔽测试夹具，避免外部磁场耦合导致测量结果失真-6。
滤波电感器基础认知（适配工业场景精准检测）
滤波电感器（又称滤波电抗器）是利用电磁感应原理工作的无源元件，其核心作用是在特定频率下呈现高阻抗，从而抑制谐波电流。用于谐波抑制的电感器主要有以下几种类型：
串联滤波电抗器：与电容器串联组成谐振回路，在指定谐波频率（如3次、5次、7次、11次、13次）上形成谐振，吸收滤除该次谐波。其关键参数为电抗率（如6%、7%、12%、14%），需与系统谐波特性匹配-40。
共模扼流圈：双线并绕结构，用于抑制共模干扰，常见于电源输入端EMC滤波电路。其关键性能指标包括共模阻抗、差模插入损耗和绕组对称性-61。
功率电感：用于DC-DC转换器、开关电源等储能和滤波场景，关键参数包括饱和电流（Isat）和温升电流（Irms），检测时需重点关注电感量在直流偏置下的稳定性-61。
进行工业电感器检测前，建议先查阅该电感的技术手册，明确其标称电感量、额定电流、允许公差范围等关键参数，作为后续判断的依据。
核心检测方法：从快速初筛到专业精准
滤波电感器基础检测法（工业现场快速初筛——外观与通断检查）
这是工业维修中最快速、最直观的初筛手段，无需复杂仪器，适合工厂质检员和维修人员在现场第一时间判断电感是否存在明显故障。
操作流程：
目视检查：将电感器从设备中取出或在断电状态下观察。重点检查——磁芯是否有裂纹、破损或碎裂（磁芯破裂会导致电感量急剧下降，变频器维修中约15%的故障可通过外观检查直接发现-36）；线圈表面是否有烧焦痕迹、绝缘漆融化现象；引脚是否氧化、松动或断裂；外壳是否有鼓包、变形等异常。
通断测试：使用数字万用表的蜂鸣档或电阻档（R×1档或200Ω档），将两表笔分别接触电感器的两个引脚-8。
工业场景下的判断标准：
| 测试结果 | 含义 | 工业场景处理建议 |
|---|---|---|
| 万用表蜂鸣器响，阻值显示接近0Ω（几Ω以下） | 线圈导线基本正常 | 可进入下一步精确检测，但需注意部分大功率电感的直流电阻可达数十Ω-6 |
| 万用表显示“OL”或无穷大 | 线圈内部断路 | 直接判定电感器损坏，需更换 |
| 阻值显示为0Ω（短路蜂鸣持续） | 线圈匝间严重短路 | 直接判定电感器损坏 |
| 表针指示不稳定，阻值跳动 | 引脚虚焊或内部接触不良 | 需进一步检测确认 |
工业场景注意要点：变频器中的输出滤波电感器损坏常导致输出电流波形畸变，引发过流报警（如E.OC故障），外观检查结合通断测试能快速定位问题方向-36。
万用表检测滤波电感器步骤（工业维修新手重点掌握）
对于工业现场维修人员，万用表是最容易获取的检测工具。以下是用万用表测量滤波电感器好坏的详细操作步骤，适配变频器、无功补偿柜等常见工业设备检测场景。
第一步：准备与断电确认：在设备完全断电、滤波电容充分放电后，将目标电感器从电路中断开（建议至少焊下一端引脚，避免并联元件干扰测量）。
第二步：选择万用表档位：将数字万用表旋至电阻档（Ω）。对于工业滤波电感器（电感量通常在几百μH到几十mH之间），建议选择200Ω档或自动量程档。若万用表具备蜂鸣通断档，可先用于快速判断开路/短路。
第三步：测量直流电阻（DCR） ：
红黑表笔不分正负，分别接触电感器的两个引脚；
读取万用表显示的电阻值；
将该数值与该电感的技术手册标称DCR值对比。
判断依据（以工业滤波电感器为例）：
功率电感器（如变频器输入滤波电感）的DCR通常在几Ω以下，若测得阻值在标称值±20%以内且稳定，说明线圈导通正常-36。
若测得阻值远大于标称值（如正常为1Ω，测得50Ω），可能存在线圈部分断股或接触不良。
若阻值为0Ω（蜂鸣持续），说明线圈匝间短路。
若阻值为无穷大（OL），说明线圈开路。
第四步：绝缘电阻检测（重要补充） ：使用兆欧表（500V或1000V档），将一表笔接电感线圈引脚，另一表笔接电感磁芯或外壳（若有引出）。对于符合GB/T 1094.6标准的工业电抗器，绕组与外壳之间的绝缘电阻应大于100MΩ-40。若绝缘电阻过低（如低于1MΩ），说明绝缘层已受潮或击穿，需立即更换。
工业实用技巧：在变频器维修中，输出滤波电感损坏会导致输出电流波形畸变，实测中可将万用表检测结果与同型号正常电感对比，差异明显即可判定异常。对于高频电感（如开关电源中的滤波电感），万用表仅能判断直流导通状态，无法评估高频性能，需配合LCR表进一步检测-36。
工业专业仪器检测滤波电感器方法（进阶精准检测——适配工厂质检/高精度维修）
对于工厂来料检验、流水线批量检测、高精度维修等场景，LCR表和阻抗分析仪是测量工业滤波电感器好坏的不二选择。以下结合GB/T 14860等国家标准，讲解专业仪器检测的核心操作。
1. LCR表检测——电感量（L）与品质因数（Q值）
设备：LCR数字电桥（如同惠TH2830、安捷伦E4980A等），要求具备可调测试频率功能。
操作步骤：
预热与校准：开机预热15分钟以上，进行开路校准（Open Calibration）和短路校准（Short Calibration），消除测试夹具和引线的残余参数影响-6。
设置测试参数：根据电感的技术手册选择测试频率。工业滤波电感常用测试频率为1kHz或10kHz；高频电感（如EMC滤波）需在100kHz甚至更高频率下测试-4。测试电压不宜过大，一般设为0.1V-1V，避免磁芯饱和。
夹持电感：使用开尔文测试夹具（四线制）夹持电感引脚，确保接触良好。
读取关键参数：
电感量（L） ：对比实测值与标称值及允许公差。滤波电路电感通常允许±5%至±20%偏差-6。若偏差超出规格书范围，说明电感性能下降。
品质因数（Q值） ：Q值反映电感的能量损耗效率，计算公式为Q = ωL / R（R为等效串联电阻）-4。工业滤波电感Q值一般要求在10以上，高频应用（如射频滤波）需Q>50-6。Q值过低说明线圈损耗大，可能存在匝间短路或磁芯劣化。
直流电阻（DCR） ：LCR表可直接读取DCR，与标称值对比。DCR过大意味着铜损增加，会导致电感器在带载时发热严重-4。
2. 饱和电流（Isat）测试——判断电感磁芯饱和点
适用场景：功率电感、大电流滤波电感器的质量检测，尤其适用于开关电源输出滤波、变频器直流母线滤波场景。
设备：可调直流电源、电流探头、示波器（或支持直流偏置功能的LCR表）。
操作步骤：
将电感器接入测试电路，施加逐渐增大的直流电流。
在施加偏置电流的同时，实时监测电感量的变化-4。
当电感量下降至初始值的特定比例（通常为10%-30%）时，对应的电流即为饱和电流（Isat）。
工业判断标准：电感在工作电流下不应进入饱和区。若在额定工作电流附近电感量下降超过20%，说明该电感选型不当或已损坏，无法有效抑制谐波-4。
3. 温升电流（Irms）测试——评估散热性能
设备：可调交流/直流电源、热电偶或红外热成像仪、恒温环境箱（可选）。
操作步骤：
施加特定频率的有效值电流（Irms），持续运行至电感表面温度稳定。
监测电感表面温度与环境温度的差值（温升）。当温升达到规定值（通常为40℃）时，记录对应的电流值即为温升电流-4。
工业判断标准：若电感在低于额定电流的条件下温升过快或温度过高（如表面温度超过125℃，对于H级绝缘材料），说明电感损耗过大或散热条件不良，存在安全隐患-40。
4. 绝缘耐压测试
设备：耐压测试仪（HiPot Tester）。
操作步骤：在电感绕组与磁芯之间、绕组与外壳之间施加规定电压（如相对相、相对地施加4kVac，持续1分钟），检测是否有击穿或闪络现象-40。测试过程中泄漏电流应小于规定值（如1mA）。
行业标准依据：滤波电抗器产品执行GB/T 1094.6-2011《电抗器》标准，该标准适用于并联电抗器、串联电抗器、滤波（调谐）电抗器等多种类型-47。GB/T 14860.1-2012《电子和通信设备用变压器和电感器 第1部分：通用规范》则规定了电感器的通用检测要求-22。进行工业专业仪器检测滤波电感器时，建议参照上述标准执行。
补充模块：工业电感器检测的进阶要点与避坑指南
工业场景下不同类型滤波电感器的检测重点
变频器输入/输出滤波电感（功率电感类型） ：检测核心在于饱和电流（Isat）和直流电阻（DCR）。变频器运行中存在大幅电流波动，电感磁芯饱和会导致滤波失效，引发过流报警。应重点测试电感在额定电流下的电感量保持率，要求不低于标称值的80%-36。
无功补偿滤波电抗器（串联电抗器类型） ：检测核心包括电抗率匹配和线性度。按GB/T 1094.6标准，滤波电抗器在1.8倍额定电流下，电感值应不低于0.95倍额定电感，线性度要求严格-40。检测时需确认电抗率是否与系统谐波特性匹配（如6%、7%、12%、14%）。
EMC共模扼流圈：检测核心为共模阻抗、绕组对称性和绝缘耐压。共模扼流圈的双线并绕结构要求两个绕组的电感量和直流电阻高度一致，绕组不对称会严重降低共模抑制效果。测量时应分别测试两个绕组的参数，偏差应小于5%-61。
高频滤波电感：检测核心为自谐振频率（SRF）和高频Q值。工作频率必须远低于SRF，否则电感器会因分布电容效应呈现容性，完全丧失滤波功能-4。
工业滤波电感器检测常见误区（避坑指南）
误区一：用万用表测出导通就判定电感正常。 这是最普遍的误区。万用表只能测量直流电阻，无法检测电感量、Q值、饱和特性等关键参数。一个匝间短路但未完全开路的电感，万用表测出的直流电阻可能变化很小，但电感量和Q值已大幅下降，滤波功能基本丧失。正确做法：万用表初筛后，再用LCR表验证电感量和Q值。
误区二：在线测量电感量。 在电路板上直接测量电感时，电感可能与其他元件（尤其是并联电容）形成并联回路，导致读数严重偏低。正确做法：至少焊下一端引脚，将电感从电路中隔离后再测量。
误区三：忽略测试频率对电感量的影响。 电感量是频率的函数——不同测试频率下测得的电感量可能差异显著。滤波电感应在实际工作频率相近的频率下测试（如工频滤波电感用50Hz或100Hz，开关电源滤波电感用10kHz或100kHz）。正确做法：查阅技术手册，按照手册指定的测试频率进行测量-4。
误区四：忽视环境温度对测量结果的影响。 工业环境温度变化大，铁氧体磁芯在高温下电感量会明显下降。在高温现场检测时，应注意电感量读数可能低于常温标称值，需结合实际工况判断-3。
误区五：忽略绝缘性能检测。 许多维修人员只关注电感量，忽略了绝缘电阻和耐压测试。电感绕组与磁芯间的绝缘劣化会导致漏电甚至击穿，在高压工业场景下尤为危险。正确做法：定期使用兆欧表或耐压测试仪检查绝缘性能。
工业滤波电感器失效典型案例（实操参考）
案例一：变频器输出滤波电感饱和导致过流报警
故障现象：某工厂315kW水泵变频器在满载运行时频繁触发F30022（功率单元U_ce监控故障）与A7852（外部报警3）报警-36。
检测过程：技术人员首先进行外观检查，发现输出滤波电感表面有轻微发热痕迹，但无明显烧焦。使用LCR表测量电感量，发现电感量在常温下正常（约500μH），但在施加模拟满载电流的偏置电流后，电感量迅速下降至280μH，下降幅度超过40%，明显低于标准要求。
故障原因分析：电感器选型时饱和电流余量不足，长期工作在接近饱和区的电流条件下，磁芯逐步进入深度饱和，电感量急剧下降导致滤波失效，输出电流波形畸变触发过流报警。
解决方案：更换饱和电流更高的滤波电感器（Isat从原350A提升至500A），故障消除。此案例提示：测量工业滤波电感器好坏时，必须结合饱和电流测试，仅测常温电感量不足以判断实际工况下的性能-36。
案例二：滤波电感多层陶瓷内部开路失效
故障现象：某型号滤波器在客户端使用一段时间后出现功能失效，经定位为滤波电感开路-53。
检测过程：外观检查未发现焊接异常，焊接爬锡正常。CT扫描显示电感内部走线完整，未发现明显断裂。但电参数测试确认阻值异常，表明电感确已失效。通过切片分析和SEM观察发现，电感内部“三明治”结构的中间层与上层之间未形成有效连接，仅存在弱连接，导致在长期使用中因热应力或振动而开路-53。
故障原因分析：电感制造工艺缺陷——内部层间连接节点存在弱连接，属于材料工艺问题。
经验启示：对于多层贴片电感等小型化元件，外观检查无法发现内部隐患，需结合电参数测试甚至X射线检测才能确认失效原因-53。
结尾
滤波电感器检测核心（工业场景高效排查策略）
结合工业场景的实际需求，建议采用分层级排查策略，从简到繁、由表及里：
| 检测层级 | 适用场景 | 检测方法 | 核心判断指标 |
|---|---|---|---|
| 第一层：快速初筛 | 现场维修、故障初步定位 | 目视检查 + 万用表通断/DCR | 外观无裂纹烧焦、DCR在正常范围 |
| 第二层：精准评估 | 维修后验证、来料检验 | LCR表测L/Q值 + 绝缘电阻测试 | L偏差≤20%、Q≥10、绝缘电阻≥100MΩ |
| 第三层：深度诊断 | 批量质检、高可靠性场景 | 饱和电流测试 + 温升测试 + 耐压测试 | Isat > 峰值电流、温升≤40K、耐压无击穿 |
测量滤波电感器好坏的逻辑闭环：外观检查排除明显物理损伤 → 万用表确认通断和DCR → LCR表精确测量电感量和Q值 → 饱和/温升测试验证极限工况性能 → 绝缘耐压确认安全性。每一步骤都有其不可替代的价值，缺一不可。
滤波电感器检测价值延伸（工业维护与选型建议）
日常维护建议：工业现场应建立电感器定期检测制度——每季度用LCR表抽测关键滤波电感的电感量和Q值，记录变化趋势。若发现电感量逐次下降或Q值持续衰减，说明电感正在老化，应提前更换。变频器维修后，务必对输出滤波电感进行饱和电流测试，确认其在额定负载下不进入饱和区-36。
选型建议：对于谐波抑制应用，滤波电感器的选型需重点关注三点：①电抗率与系统谐波特性的匹配度；②饱和电流大于电路峰值电流的1.2倍以上；③绝缘等级符合现场环境要求（如H级绝缘适用于高温环境）-65-58。选型不当的滤波电感器不仅无法有效抑制高次谐波，反而可能成为系统故障的源头。
