在日常维修工作中，你是否曾遇到电源输出异常偏低、Boost升压电路输出电压为零、LED背光驱动失效等故障，排查一圈却毫无头绪？很多时候，问题的根源并不在芯片或电感身上，而是那颗看似不起眼的升压二极管。本文将深入解析电源升压电路中二极管的检测方法，从二极管升压的核心原理入手，围绕二极管升压电路的实际应用场景，系统讲解如何高效判断升压二极管的好坏，帮助电源维修人员、电子爱好者和质检从业者掌握升压电路故障排查的核心技能。
一、升压电路中的二极管角色与检测前置准备
1. 电源行业升压电路二极管检测核心工具介绍
在进行二极管升压电路检测前，需根据使用场景准备合适的工具。
基础款工具（新手/爱好者入门必备）：
数字万用表：必须配备二极管测试档位，这是最基础也最关键的检测工具。建议选择带有蜂鸣通断档和二极管档的数字万用表，如Fluke 15B+或国产优利德UT61E等型号，能够直接显示二极管的正向压降值-30。
防静电镊子与工作垫：避免静电损坏敏感元件，尤其是在检测贴片二极管时尤为重要。
放大镜或体视显微镜：用于目检焊点质量、二极管极性标识和封装外观是否开裂。
专业款工具（电源维修/质检从业者进阶）：
晶体管/二极管测试仪：如冠魁TVR6000，可精确测量二极管的动态参数和反向耐压特性，检测万用表无法识别的“性能退化”失效模式-40。
I/V特性测试仪：如同惠TH1992精密源/测量单元，能够一键生成二极管正反向伏安特性曲线，直观判断器件是否异常-58。
半导体分立器件测试系统：如SC2010，支持击穿电压、漏电流等全参数批量测试，适合工厂生产线和IQC来料检验场景-59。
2. 电源升压电路二极管检测安全注意事项（重中之重）
在检测升压电路中的二极管时，安全操作不可忽视，以下四点必须牢记：
断电放电是第一原则：检测前务必切断电源，并使用放电电阻或放电工具对电路中的电容进行彻底放电。Boost升压电路中的输出电容和电感中可能储存高压能量，残留电压可达数十甚至数百伏，直接触摸有严重电击风险。
拆焊检测优于在线测量：将二极管从电路板上拆下后再进行检测，可以避免电路中其他元件的并联干扰导致误判-30。特别是在升压电路中，电感、电容和芯片内部路径都可能与二极管并联，在线检测结果往往不可靠。
注意防静电防护：二极管属于半导体器件，对静电较为敏感。检测时应佩戴防静电手环，操作台铺设防静电垫，避免静电击穿PN结造成隐形损伤。
观察焊点与极性：上电前务必核对二极管极性是否安装正确。升压二极管焊反或极性错误，不仅会导致电路失效，还可能因电感反峰电压击穿二极管甚至烧毁升压芯片-48。
3. 二极管基础认知（适配升压电路精准检测）

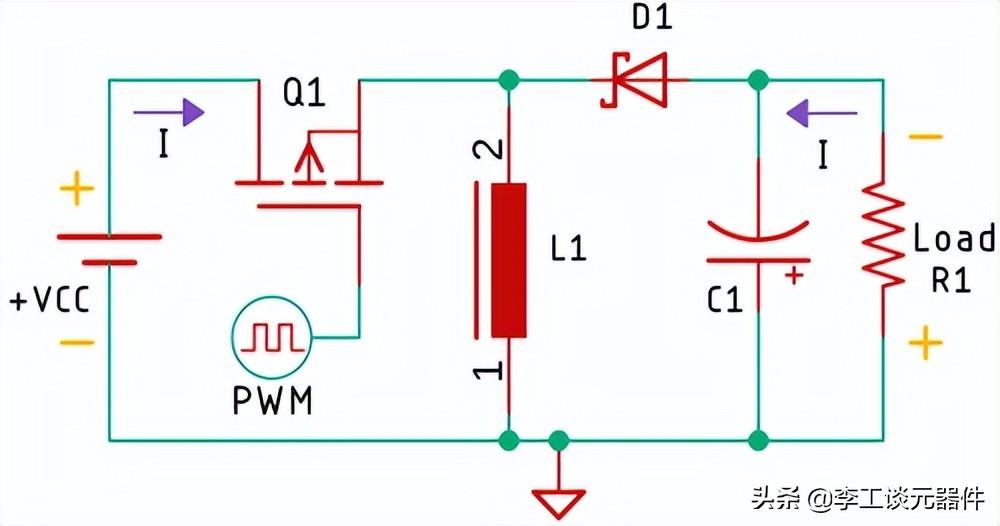

升压电路（又称自举电路）通过二极管、电容与电感等元件组合实现电压升高，其核心原理基于电容储能与电压叠加机制：电容充电时储存能量，放电时将电压与电源叠加，部分电路可输出数倍于输入电压值-1。而二极管在其中承担两个关键角色：
单向导通防倒灌：保证电荷单向流动，防止电容储存的能量反向回流到输入端或地端，这是升压能够实现的前提。
整流输出：在开关关断期间，将电感释放的能量整流后传递给输出电容和负载。
升压电路中使用的二极管类型多样，常见的有肖特基二极管（如1N5819W）、快恢复二极管和高压整流二极管。以肖特基二极管为例，在万用表二极管档测量时，正常正向压降约为0.2V至0.4V，明显低于普通硅二极管的0.5V至0.9V-30。升压二极管在电路中的关键参数包括：反向耐压（VRRM） ——必须高于输出电压，否则会反向击穿；正向电流能力（IF） ——需匹配升压电路的最大输出电流；以及开关速度/反向恢复时间（trr） ——在高频开关场景下至关重要。
二、核心检测方法（分层实操，适配不同需求）
1. 升压二极管基础检测法（电源维修新手快速初筛）
无需复杂仪器，通过目测和简单工具即可快速判断二极管是否异常：
第一步：目视检查。使用放大镜仔细观察二极管本体是否有鼓包、裂纹、引脚虚焊、焊点发黑、封装碳化等物理损伤。二极管击穿短路后往往伴随局部高温，封装表面可能出现变色或裂痕，这是重要的损坏信号。
第二步：极性核对。确认二极管阴极标记（通常是一条色环或竖线）与PCB丝印方向是否一致。极性反接是电源维修中常见的人为故障。
第三步：通路/断路判断。使用万用表蜂鸣档，红黑表笔分别接触二极管两端。蜂鸣器长鸣可能表示短路击穿；完全无声（开路档位无读数）可能表示开路损坏。对于电源维修新手而言，这两类异常是最容易通过基础检测发现的。
升压电路场景专属损坏特征：升压二极管击穿后，输入端和输出端之间相当于直接连通，输出电压往往会等于输入电压（或略有下降），升压功能完全失效。若二极管开路，升压电路无法正常输出，输出电压为零或极低，电感两端可能出现异常的高压尖峰-48。
2. 万用表检测升压二极管方法（电源维修新手重点掌握）
万用表是检测二极管最通用、最便捷的工具，掌握以下步骤即可精准判断二极管好坏。
模块一：正向导通特性检测
将万用表拨至二极管档（通常带有“→+”符号）。
红表笔接二极管正极（阳极），黑表笔接负极（阴极）。
读取万用表显示的正向压降数值。
正常判断标准（基于升压电路中常用二极管类型）：
| 二极管类型 | 正常正向压降范围 | 常见型号举例 |
|---|---|---|
| 肖特基二极管 | 0.2V - 0.4V | 1N5819、SS34、MBR系列 |
| 快恢复二极管 | 0.6V - 1.2V | UF4007、FR107 |
| 普通硅二极管 | 0.5V - 0.9V | 1N4148、1N4007 |
若正向压降明显偏大或偏小，二极管可能已性能退化。
若显示“OL”或无穷大，表示二极管开路损坏-30。
若显示接近0V，表示二极管短路损坏-40。
模块二：反向截止特性检测
万用表仍置于二极管档。
将表笔对调：红表笔接负极（阴极），黑表笔接正极（阳极）。
读取显示数值。
正常判断标准：万用表应显示“OL”或无穷大，表示反向电流极小，二极管截止良好。如果显示一个较小的电压值（如0.1V-0.5V）或有读数变化，说明二极管反向漏电，已部分损坏-30。
万用表检测升压二极管的实用技巧：对于贴片封装的升压二极管（如SOD-123封装的SS14），由于体积小、极性标记不明显，建议先用放大镜确认阴极标记方向再进行检测，避免因接触不良导致误判。
3. 电源行业专业仪器检测二极管方法（进阶精准检测）
对于专业质检、批量检测或疑难故障排查场景，通用万用表检测已无法满足需求，需要借助专业仪器。
场景一：晶体管/二极管测试仪（如冠魁TVR6000）
这类仪器能够精确测量二极管的正向压降、反向耐压、漏电流等多项参数，是识别万用表“读数正常但功能异常”类隐形失效的关键工具。典型失效案例中，约15%的二极管在万用表上读数正常，但实际已反向耐压失效——此类问题只能通过专业测试仪检测发现-40。
操作要点：将二极管正确插入测试夹具，仪器自动识别类型并测量关键参数。
判断标准：对比产品规格书的VF、VRRM、IR等参数，任何一项超出标称范围即可判定为不合格。
场景二：I/V特性测试仪（如SMU源表）
I/V特性曲线是衡量二极管特性的核心依据。二极管分硅管和锗管，硅管的死区电压约为0.5V、正向导通电压为0.6-0.8V，而肖特基二极管的导通电压更低-58。通过I/V曲线，可以直观看到二极管的导通拐点、反向击穿电压和漏电流大小。
操作要点：连接测试夹具，一键生成正反向I/V曲线。
判断标准：曲线形态与标准曲线偏离过大（如拐点漂移、反向漏电流突增、击穿电压过低等），即为异常-58。
场景三：在线检测与批量测试
对于产线批量测试，可使用半导体分立器件测试系统实现自动化检测，测试效率可达5000只/小时-59。对于已焊接到电路板上的二极管，可使用飞针在线测试机在不拆焊的情况下快速筛查开路、短路等故障-。
三、补充模块（深度适配电源行业场景）
1. 电源升压电路中不同类型二极管的检测重点
肖特基二极管：正向压降低（0.2V-0.4V）、开关速度快，广泛用于高频升压电路。检测重点包括正向压降是否异常偏高（可能因过流老化导致）、反向漏电流是否明显增大。肖特基二极管在高频开关场景下还存在“死区”特性——从反向偏置转向正向偏置时存在短暂的不导通时间窗口，专业检测需关注这一动态特性-。
快恢复二极管：反向恢复时间短（通常<500ns），适用于较高电压的升压拓扑。检测重点在于确认反向恢复时间是否符合规格、反向耐压是否达标。
稳压二极管：在升压电路中常作为反馈采样或过压保护使用。检测时需确认其稳压值是否在标称范围内，是否存在开路或短路失效-39。
2. 电源行业二极管检测常见误区（避坑指南）
误区一：万用表读数正常就等于二极管正常。约15%的失效二极管在万用表上读数正常，但实际已反向耐压失效或动态参数漂移-40。这类“隐形失效”在升压电路中往往表现为输出电压不稳、带载能力下降等间歇性故障，必须配合专业仪器排查。
误区二：在线测量结果直接采信。在线测量时，电感、电容和芯片内部路径可能产生并联效应，导致读数失真。强烈建议将二极管拆下后再检测-30。
误区三：忽略温度对测量结果的影响。二极管正向压降具有负温度系数——温度越高，正向压降越低。测试应在室温环境下进行，避免因温度因素误判-30。
误区四：二极管坏掉一定是短路。虽然约80%的二极管失效表现为短路，但开路和参数漂移同样是常见失效模式，开路多见于过功率冲击或焊接不良-39。
误区五：使用电阻档替代二极管档检测。电阻档无法精确反映二极管正向导通压降，只能粗略判断导通/截止状态，存在误判风险-30。
3. 电源行业二极管失效典型案例（实操参考）
案例一：肖特基升压二极管焊反导致开路失效
一台采用1N5819W肖特基二极管的升压电路出现故障：输入端3.3V正常，升压使能信号满足工作条件，但15V输出端电压为0V。检查发现二极管极性焊反。纠正极性后现象依旧，最终发现二极管已被击穿开路。故障机理是：升压芯片SW节点内部下管关断后，电感能量无处释放导致电压急剧升高击穿二极管，且经历了“反向击穿→内部短路→过流过热→引线熔断开路”的完整破坏过程-48。维修启示：极性核对应作为上电前的必检项，更换二极管后务必确认电路恢复情况。
案例二：LED驱动升压二极管击穿导致背光失效
一台康佳LED32F2000液晶电视开机黑屏有声音，背光不亮。检测发现LED驱动芯片OZ9902CG的第13脚（过压欠压保护检测脚）电压仅1V，正常应为2.5V。排查后发现LED电源升压二极管VD751已击穿短路，导致升压电路失效，芯片检测到欠压后进入保护状态。代换二极管后第13脚恢复2.5V，背光正常点亮-52。维修启示：升压二极管击穿会导致保护电路误动作，排查升压电路故障时应将二极管作为优先检测项。
四、结尾
1. 升压二极管检测核心（电源维修高效排查策略）
在电源维修和电子质检场景下，建议采用分级排查策略，由简到繁、逐层推进：
快速初筛（5分钟） ：目视检查是否有烧焦、开裂、引脚虚焊；用万用表蜂鸣档判断是否明显短路或开路。
标准检测（10分钟） ：使用万用表二极管档完成正向导通和反向截止两项检测，确认压降是否在正常范围内。
精测验证（针对疑难故障） ：对万用表读数正常但电路功能异常的二极管，使用专业测试仪测量反向耐压、漏电流等关键参数，或通过I/V特性曲线全面评估。
掌握以上“测量二极管升压电路好坏”的核心步骤，并结合升压电路场景下的专属判断标准，即可快速锁定升压故障根源。
2. 二极管检测价值延伸（电源维护与选型建议）
日常维护：定期检查升压电路中二极管的焊点质量和温度表现。运行中二极管温度异常偏高（如手触烫手），可能是过流或散热不足的信号。
采购选型：针对升压电路应用，选型时需特别关注三个参数：反向耐压（VRRM）应大于输出电压的1.3倍以上、正向电流能力（IF）需满足最大负载电流、开关速度应匹配升压芯片的开关频率。建议优先选用肖特基二极管或快恢复二极管，避免使用普通整流管替代。
校准建议：专业质检场景下，检测仪器应定期送检校准（建议每12个月一次），确保测试数据准确可靠。
3. 互动交流（分享你的升压电路二极管检测难题）
你在维修电源或调试升压电路时，是否遇到过二极管检测的疑难问题？比如“万用表测出来正常但电路就是不行”“升压输出时有时无”“二极管装上去没多久又坏”等情况，欢迎在评论区留言分享。下一期我们将继续探讨其他关键元器件的检测技巧，敬请关注！
声明：本文内容仅供技术交流参考，具体操作请结合实际电路情况并严格遵守安全规范。检测结果若涉及批量生产质检，建议以行业标准（如GB/T 4023-2015《半导体器件 分立器件和集成电路 第2部分：整流二极管》）为最终判定依据-21。
