可控硅作为电力电子领域的核心开关器件，在工业变频器、家电调光调速、汽车整流稳压等场景中扮演着不可替代的角色。可控硅如何关断始终是困扰从业者的核心难题——它与普通开关最大的区别在于：导通后可被“锁死”，必须满足特定条件才能恢复截止状态。一旦关断失败，设备可能持续异常工作，轻则影响性能，重则引发短路烧毁。本文基于可控硅关断机理的深度剖析，结合工业生产线、家电维修、汽车电子三大典型场景，从新手初筛到专业精测，系统化呈现可控硅检测全流程，帮助电子维修人员、企业质检从业者和电子爱好者快速掌握可控硅好坏判断的核心技巧，同时规避检测中的安全风险和常见误区。
一、前置准备：打好可控硅检测的基础
1. 可控硅检测核心工具介绍（基础款与专业款）
基础款工具（新手必备，适配各行业初筛场景）：
指针式万用表：推荐MF47型，欧姆挡R×1、R×10、R×100挡位齐全，适合判断可控硅极间电阻和触发导通能力。对于工厂入门质检员、家电维修学徒、汽车维修新手而言，指针式万用表的阻值偏转变化更直观，便于快速定位G-K极间的正常导通状态。
数字万用表：建议带二极管挡和hFE测试功能。数字表在极性判断上更精确，触发能力测试时可利用PNP/NPN挡施加约2.8V触发电压-9。
短接线/鳄鱼夹导线：用于瞬时短接阳极A（或T2）与控制极G，模拟触发脉冲，是万用表检测可控硅触发能力的关键辅助工具。
9V/12V电池及小灯泡（DC 0.5-1A） ：组成简易测试电路，直观验证可控硅导通后的自锁保持能力，尤其适合家电维修和汽车电子现场快速排查。
专业款工具（适配批量/高精度检测场景）：
晶闸管测试仪（如西门子专用测试设备）：可精确测量VDRM、IGT、IH等核心参数，适用于工业生产线批量检测和专业质检环节。
示波器（建议带宽≥100MHz）：配合电流探头，用于捕捉触发脉冲波形和导通/关断动态特性，工业变频器维修和汽车电子信号分析必备。
兆欧表（500V/1000V） ：检测可控硅阳极与阴极之间的绝缘电阻，工业高压可控硅模块的绝缘性能评估核心工具，正常值应大于100兆欧-27。
红外热像仪：满负荷运行下检测可控硅温升分布，快速定位热失效点，适配工厂流水线在线监测。
2. 工业/家电/汽车可控硅检测安全注意事项（重中之重）
可控硅检测涉及带电操作和高电压环境，以下4条为核心防护准则：
① 断电与放电先行：检测前必须切断设备总电源，并对电路中电容（尤其是高压电解电容和母线吸收电容）进行彻底放电。工业变频器中的母线电容可能存有数百伏电压，放电不彻底将直接危及人身安全。
② 高压检测防护（工业场景专属） ：使用兆欧表测量绝缘电阻时，测试人员必须佩戴绝缘手套和护目镜，测试后需对被测引脚进行短接放电，防止残余电荷积累-27。
③ 工具选择与挡位匹配：万用表检测可控硅时应优先使用R×1或R×10挡（电阻测量），严禁在通电状态下使用电阻挡测量，否则会烧毁万用表甚至引发触电。
④ 元器件清洁要求：引脚氧化或油污会导致接触不良、误判为损坏。检测前应用酒精或专用清洁剂擦拭引脚，确保表笔接触可靠。
3. 可控硅基础认知（适配精准检测）
可控硅（SCR/TRIAC）是PNPN四层三端半导体器件，内部等效于PNP与NPN三极管构成的正反馈自锁回路-1。按其结构分为两类：
单向可控硅（SCR） ：三极为阳极A、阴极K、控制极G。仅允许电流从A流向K，导通后即使G极信号撤除仍维持导通。
双向可控硅（TRIAC） ：三极为T1、T2、G。可双向导通，广泛应用于交流调压调光电路。
关键参数与行业检测关联：
维持电流IH：维持可控硅导通所需的最小阳极电流，低于此值自动关断。双向可控硅完全依靠交流过零时电流低于IH实现关断-1-60。
触发电流IGT：使可控硅从截止转为导通所需的最小门极电流。IGT过大可能导致无法触发导通。
断态重复峰值电压VDRM：可控硅在截止状态下能承受的最大正向电压，超出可能造成电压击穿。专业检测中要求VDRM测试范围3kV-8kV，漏电流≤10mA-45。

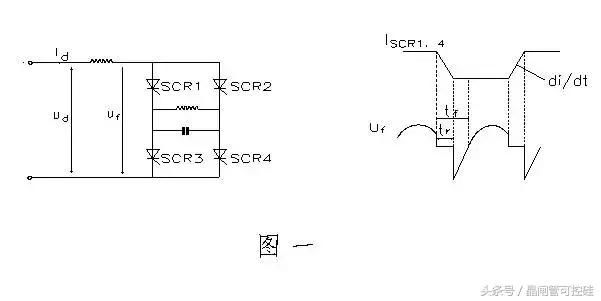

关断时间tq：阳极电流下降至10%所需的时间，记录20μs-100μs区间-45。动态响应时间≤5μs是可控硅柜专业检测的核心指标之一-48。
二、核心检测方法
1. 可控硅外观及基础导通检测法（各行业新手快速初筛）
操作流程：
第一步（目视检查） ：观察可控硅外壳是否有裂纹、炸裂痕迹或引脚松动。工业变频器中可控硅模块若某相被熏黑，说明该相发生过流或击穿故障-32。家电维修中常见可控硅表面变色或炸裂，多由过电压或散热不良导致。
第二步（引脚氧化检查） ：用万用表R×1挡触碰引脚，若接触电阻不稳定（指针晃动），说明引脚氧化，清洁后重新测量。
第三步（极间电阻初测） ：用万用表R×1k或R×10k挡测量阳极A与阴极K之间的正反向电阻。正常情况下两者均应为高阻值（几百千欧以上，指针几乎不动），若测得阻值很低（几欧至几十欧），说明可控硅已击穿短路-13-19。
行业注意要点：
工业高压可控硅模块需考虑环境温度和散热条件对测量结果的干扰，建议在室温下静置30分钟后测量。
汽车电子场景中可控硅常与线圈、电机等感性负载配合，测量前需断开负载连线，避免感性元件残余电流影响判断。
2. 万用表检测可控硅方法（各行业新手重点掌握）
2.1 单向可控硅（SCR）检测
① 极性识别与极间电阻检测
万用表拨至R×1Ω挡，用红黑表笔分别测任意两引脚间正反向电阻，直至找到读数为数十欧姆的一对引脚。此时黑表笔所接为控制极G，红表笔所接为阴极K，另一空脚为阳极A-13-19。
正常极间电阻参考值：
G-K间正向电阻：几十欧至几百欧
G-K间反向电阻：应比正向电阻大，符合PN结单向导电特性
A-K间正反向电阻：均应为高阻（几百千欧以上）-9
② 触发能力测试
将黑表笔接阳极A、红表笔接阴极K，万用表指针应不动（处于截止状态）。然后用短接线瞬间短接阳极A和控制极G（给G极加上触发脉冲），此时万用表指针应向右偏转，阻值读数为10欧姆左右——表示可控硅已被触发导通-13-19。
断开短接线后，万用表读数应保持在10欧姆左右，说明触发后自锁保持正常。若断开后指针立即退回无穷大，则说明可控硅触发电流太大或已损坏-10。
瞬时断开A极再接通，指针应退回无穷大——表明关断功能正常-10。
损坏判断标准：
若阳极A接黑表笔、阴极K接红表笔时指针已偏转，说明可控硅已击穿损坏-19
若短接G-A后指针无反应，说明触发开路或G极失效
若断开G极后不能保持导通，说明维持电流不足或内部损坏
2.2 双向可控硅（TRIAC）检测
① 极性识别
用万用表R×1Ω挡测量任意两引脚间正反向电阻，其中两组读数为无穷大，一组为数十欧姆。该组引脚即为第一阳极A1（T1）和控制极G，另一空脚为第二阳极A2（T2）-19。
确定A1、G极后，仔细测量A1-G间正反向电阻，读数相对较小的那次测量中，黑表笔所接为A1，红表笔所接为G-19。
② 触发能力测试（正负双向验证）
将黑表笔接A2、红表笔接A1，万用表指针应不动。用短接线瞬间短接A2与G（给G极加正向触发电压），指针应偏转至10欧姆左右，断开短接线后读数应保持。互换红黑表笔（红接A2、黑接A1），同样用短接线短接A2与G（给G极加负向触发电压），指针应偏转至10欧姆左右并保持-19-23。
检测较大功率可控硅的实用技巧： 在万用表黑笔中串接一节1.5V干电池，可提高触发电压，确保大功率器件可靠导通-23。
3. 行业专业仪器检测可控硅方法（进阶精准检测）
3.1 工业场景：兆欧表绝缘检测与示波器波形分析
兆欧表检测（适配变频器、整流柜、高压模块）：
将设备断电、拆下可控硅直流输出线和触发信号线后，用500V或1000V兆欧表测量阳极A与阴极K之间的绝缘电阻，正常值应大于100兆欧-27。若阻值远低于此标准，说明可控硅内部存在漏电或绝缘劣化，存在击穿风险。
工业现场实操案例：某锻压机6RA70装置可控硅频繁烧毁，检测发现部分可控硅门极与阴极间短路，部分阻值在20欧姆左右属正常-25。维修人员使用示波器在脉冲变压器后端查看波形，确认所有脉冲信号正常后，进一步排查A2触发板排线锈蚀和电网电压瞬时跌落问题-25。
示波器动态检测（适配变频器维修、电力电子调试）：
将示波器探头接至可控硅门极和阴极，观察触发脉冲波形是否规则、幅值是否达标。同时监测阳极-阴极间的电压波形，导通时应呈现低电压（约1V），截止时应呈现高电压。动态响应时间需满足行业标准（≤5μs），是判断可控硅柜性能的核心指标-48。
3.2 汽车电子场景：诊断仪与信号发生器的配合检测
汽车发动机控制单元、车载充电机等场景中的可控硅，需重点检测信号传输稳定性和环境适应性。使用汽车专用诊断仪读取相关故障码，配合信号发生器模拟触发脉冲，观察可控硅导通/关断响应是否符合ISO 16750-2汽车电子环境适应性试验要求-45。尤其要注意检测时整车电压是否匹配（12V/24V系统差异），避免因电压标准不匹配导致误判。
3.3 家电维修场景：简易测试电路快速排查
对于调光灯、调速风扇、吸尘器等家电中的可控硅，可用9V电池串联小灯泡搭建简易测试电路。闭合开关后灯泡应点亮，断开G极触发后灯泡保持亮（验证自锁导通），断开主回路电源后灯泡熄灭（验证关断功能），操作简便且无需专业仪器-10。
三、补充模块：深度提升检测精准度
1. 工业/家电/汽车行业不同类型可控硅的检测重点
| 行业场景 | 可控硅类型 | 检测核心 | 关键指标 |
|---|---|---|---|
| 工业变频器、整流柜 | 高压大功率SCR模块 | 耐压性、绝缘强度、热稳定性 | VDRM≥3kV，A-K绝缘电阻>100MΩ，温升≤65K-45-48 |
| 家电调光调速 | 双向TRIAC | 触发灵敏度、过零关断可靠性 | IGT适中，导通角调节线性度 |
| 汽车整流稳压 | 大功率SCR/GTO模块 | 信号传输稳定性、环境适应性 | 符合ISO16750-2，宽温区工作-45 |
2. 可控硅行业常见检测误区（避坑指南）
误区①：仅凭极间电阻判断好坏。 极间电阻正常只能说明PN结未击穿，无法验证触发能力和自锁保持能力。正确做法： 必须结合触发测试验证导通和关断功能。
误区②：带电使用电阻挡测量。 通电状态下用电阻挡测量极间电阻会瞬间烧毁万用表。正确做法： 检测前必须彻底断电并放电。
误区③：忽略环境温度影响。 可控硅参数随温度变化显著，高温环境下维持电流和触发电流会漂移。正确做法： 工业现场检测建议在室温下静置后测量，或依据GB/T 15291进行双温区测试-45。
误区④：双向可控硅只测单方向触发。 双向可控硅需在正负两个极性下分别验证触发和保持能力。正确做法： 按前述方法完成正负双向触发测试。
误区⑤：功率不匹配误判损坏。 用R×1挡检测大功率可控硅时触发电压不足，可能误判为损坏。正确做法： 在黑笔中串接1.5V电池提高触发电压-23。
3. 可控硅行业失效典型案例（实操参考）
案例一：工业变频器可控硅模块烧毁（抽油机变频器）
某抽油机变频器运行中可控硅模块烧黑，母线峰值吸收电容被打断。维修人员用万用表检测主电路，发现中间一相被熏黑，更换电容和保险丝后控制柜仍无响应，最终排查出两相保险丝烧坏。更换保险丝和可控硅模块后，设备恢复正常运行-32。教训： 可控硅烧毁往往伴随周边保护元件损坏，需系统性排查而非孤立更换。
案例二：锻压机6RA70装置可控硅频繁击穿
生产线锻压机6RA70装置频繁出现可控硅损坏，影响生产。经检测发现：部分可控硅门极与阴极间短路，部分阻值正常-25。进一步排查发现A2触发板排线接触不良、电网电压瞬时跌落，导致逆变颠覆引发过流烧毁-25。教训： 可控硅反复损坏时，应优先排查触发电路和供电环境，而非盲目更换元件。
案例三：双向可控硅时通时不通（家电调速电路）
某家电调速电路中的双向可控硅出现时通时不通故障。经分析，触发电流偏小处于触发临界状态，状态极不稳定-60。解决： 检查触发电路输出功率，调整触发电阻值确保触发电流满足器件要求。
四、结尾
1. 可控硅检测核心（各行业高效排查策略）
分级检测策略（从快速初筛到精准验证）：
| 检测层级 | 操作要点 | 适用场景 | 核心关键词 |
|---|---|---|---|
| 第一层：外观+极间电阻 | 目视检查→A-K极间高阻验证→G-K极间PN结正向导通 | 各行业快速初筛 | 可控硅极间电阻检测 |
| 第二层：万用表触发测试 | 极性识别→短接触发→验证自锁保持→断开重测验证关断 | 家电维修、汽车现场、入门质检 | 万用表检测可控硅步骤 |
| 第三层：专业仪器精测 | 兆欧表绝缘检测、示波器波形分析、晶闸管测试仪参数验证 | 工业生产线、专业质检 | 工业专业仪器检测可控硅 |
高效排查口诀： “先看后测不断电不测，G-K通A-K断，触发自锁是关键，双向正反都要验。”
2. 可控硅检测价值延伸（行业维护与采购建议）
日常维护建议：
工业可控硅模块需定期检查散热片紧固度和导热硅脂状态，散热不良是导致可控硅过热击穿的常见原因-58
长期运行的变频器、整流柜建议每半年进行一次绝缘电阻测试（兆欧表）和触发脉冲波形检查
家电维修场景中更换可控硅时，应同步检查触发电路的电阻、电容是否老化
采购与选型建议：
工业应用优先选择符合GB/T 15291-2015标准、具备第三方检测报告的正规品牌
采购入库时按GB2828抽样标准执行IQC检验，重点检查触发电流、极间短路/开路及导通后能否正常关断-53
高压大电流场景（≥3kV/1000A）建议选用平板压接式封装GTO模块，耐压和散热性能更优-45
