电子元器件检测实操指南：二极管应用场景化测量好坏方法与行业适配排查策略

小编电性测试 2026-04-24 3

晶体二极管作为电子电路中最基础的核心半导体器件，承担着整流、开关、稳压、检波等关键功能，从工业电源的高压整流到汽车电子的信号处理，从消费电子的小型化电源到通信设备的高频电路，二极管始终是各类电子系统稳定运行的基石。-当一款工业变频器突然停机、一台电动汽车充电桩无法正常工作、或一块家电控制板出现异常时，故障的根源很可能就藏在一只不起眼的二极管里。在不同行业场景下，二极管的检测方法、判断标准乃至安全要求差异显著——工厂质检员面对的可能是高压桥堆的批量筛查，汽车维修师排查的是行车控制系统中某路信号的导通异常，而家电维修新手则可能只需要用一只万用表判断整流管是否短路。本文正是从这些真实的行业场景出发，从基础到专业，分层次详解二极管应用场景下的检测方法与好坏判断技巧，兼顾新手易懂与专业精准，帮助不同基础的从业者快速掌握适配自身行业需求的二极管检测实操能力。

一、二极管应用行业检测前置准备

1. 二极管应用行业检测核心工具介绍

基础款——新手必备

对于家电维修、DIY电子制作及入门级故障排查场景，以下工具足以应对大部分二极管检测需求：数字万用表（具备二极管档位）是首选工具，其二极管测试功能可测量二极管两端的正向电压降，并检查其反向阻断能力；-11指针万用表在某些场景下同样适用，习惯用电阻档的从业者可借助R×100或R×1k档测量正反向电阻差异来判断好坏，但需注意R×1档电流较大可能烧坏二极管，R×10k档电压较高可能击穿器件。-对于汽车维修场景，建议选择具备自动量程和真有效值功能的数字万用表，以应对车载环境中复杂的波形干扰。

专业款——适配行业批量/高精度检测场景

面向工厂质检、专业维修及实验室场景，需配备更专业的检测设备：半导体参数分析仪可精准测量正向压降（精度±0.01V）、反向漏电流（精度±1nA）、反向击穿电压等核心电学参数；-22LCR表用于测量结电容，尤其适用于高频应用场景下的二极管性能评估；红外热像仪可检测通电状态下器件的温升分布，快速定位局部热点和热失效隐患；-41示波器配合差分探头，适用于动态响应分析和开关特性测试。-工业流水线批量检测还需配备自动化测试治具，而汽车电子质检则建议配置符合车规级标准的专用检测仪。

2. 二极管应用行业检测安全注意事项（重中之重）

在不同行业场景下检测二极管，安全始终是第一前提。以下是四点核心注意事项：

① 断电检测原则：检测前必须切断电路电源，并对滤波电容等储能元件进行放电处理。切勿带电在线测量，否则不仅可能损坏万用表，还可能导致设备二次损坏甚至引发触电事故。

② 极性确认规范：在焊接或替换二极管前，务必通过外观标识（如阴极色环）或万用表测量双重确认极性。二极管反向安装会破坏电路逻辑，在整流电路中可能烧毁保险丝或后级器件。-6

③ 大功率器件的散热防护：针对工业变频器、开关电源中的功率二极管，检测时须注意器件可能处于高温状态。更换大功率二极管后应涂抹导热硅脂并正确安装散热片，避免因散热不良导致早期失效。-5

④ 环境要求与静电防护：检测应在干燥、洁净的环境中进行，避免湿度过高影响绝缘电阻的测量结果。-37对于MOSFET结构类二极管（如理想二极管IC）和敏感器件，须采取防静电措施，佩戴防静电手环或使用防静电工作台。

3. 二极管应用基础认知（适配精准检测）

在进行二极管好坏判断之前，有必要了解二极管的基本结构和工作特性。二极管的核心是PN结，具有单向导电性——正向偏置时（阳极电位高于阴极）导通，反向偏置时截止。基于这一原理衍生出多种类型：

整流二极管（如1N4001/1N4007系列）：用于交流转直流，耐压可达1000V，适合工业高压整流场景；-1
肖特基二极管（如1N5817系列）：正向压降仅0.3-0.5V，反向恢复时间极短（约5ns），适合低压大电流和高频开关场景；-1
稳压二极管（齐纳二极管） ：工作于反向击穿区，提供稳定电压基准，常见于电源调理和保护电路；-1
开关二极管（如1N4148）：反向恢复时间约5ns，适用于高频通信和脉冲信号处理；-1
快恢复/超快恢复二极管（如FR101L、ES1A）：反向恢复时间35-150ns，适用于开关电源次级整流和逆变电路；-1
TVS二极管：用于浪涌保护，纳秒级响应，为敏感元件提供过压防护；-1
桥堆：集成四只整流二极管于一体，实现全波整流，广泛应用于工业电源和电机驱动。-1

在检测前，建议查阅器件数据手册确认关键参数——正向压降（VF）、反向击穿电压（VRRM）、反向漏电流（IR）、开关恢复时间（trr），这些核心指标直接决定器件在电路中的适配性与稳定性。-5

二、二极管应用核心检测方法

1. 二极管应用基础检测法（行业新手快速初筛）

对于没有专业仪器的入门场景（如家庭维修、DIY项目），可通过以下快速初筛方法判断二极管是否明显损坏：

目视检查：观察二极管封装是否完好——是否有裂纹、鼓包、烧焦痕迹、引脚氧化或虚焊。在快恢复二极管的热失效场景中，典型外观症状包括封装发黄、塑封龟裂、顶帽鼓包、锡焊熔融重结晶等。-41对于工厂流水线质检，建议使用自动光学检测系统辅助识别细微外观缺陷。-20

通断快速判断：将数字万用表拨至蜂鸣档，分别测量二极管两个方向——正常时仅一个方向蜂鸣，另一个方向无声；若两个方向都蜂鸣，则已短路；若两个方向都不响，则可能开路。此方法无需精确读数，适合快速筛查大量器件。

行业适配注意要点：

在工业变频器维修中，断电后需等待3-5分钟让滤波电容完全放电后再测量，避免残余电压影响判断；
在汽车电子检测中，注意线束接口的氧化和接触不良可能干扰测量结果，需清理接触点后再测试；
在医疗电子设备中，检测工具须经过清洁处理，避免交叉污染。

2. 万用表检测二极管方法（行业新手重点掌握）

万用表是二极管检测中使用最广泛的工具，以下步骤详细讲解数字万用表的二极管档测量法。

第一步：档位选择与表笔连接
将万用表拨盘转至二极管档位（标识为→|▏或带有二极管符号）。红表笔连接二极管阳极（正极），黑表笔连接阴极（负极，通常有色环标识）。

第二步：正向测量
正常硅二极管在正向导通时应显示0.5-0.8V的压降读数，肖特基二极管更低（约0.2-0.5V），发光二极管则可能高达1.8-3.5V且微弱发光。-15-1

第三步：反向测量
交换表笔位置，红表笔接阴极，黑表笔接阳极。屏幕应显示“OL”或“1”（表示开路），说明反向截止性能良好。-11

第四步：好坏判断标准

正常：正向有压降（0.2-1.5V，视二极管类型而定）、反向显示OL；
短路损坏：正反向测量均显示接近0V（短路）；
开路损坏：正反向测量均显示OL（开路）；-15
性能退化（漏电）：反向测量时显示非OL的低电压值，说明反向漏电流过大。

行业实用技巧：

对于工厂批量质检，建议建立各型号二极管的VF参考数据库，将实测值与标准值比对，偏差超过10%即标记为异常；
汽车维修场景中，若正向压降读数正常但反向存在轻微漏电（如显示0.5V而非OL），说明二极管已性能退化，在振动和高温环境中可能随时失效，建议直接更换；
使用指针万用表时，需注意R×1档电流较大可能损坏小信号二极管，R×10k档电压较高可能击穿器件，建议选用R×100或R×1k档位。-

3. 行业专业仪器检测方法（进阶精准检测）

针对工厂流水线批量检测、专业质检机构及高精度场景，需借助专业仪器进行更全面的性能评估。

半导体参数分析仪检测法

专业检测需涵盖以下核心项目：

正向电压测试：在额定正向电流条件下（如IF=1A），测量正向压降值，典型范围0.2V-1.5V，精度±0.01V；-22
反向漏电流测试：施加80%额定反向击穿电压（VRRM），测量反向漏电流，正常应≤10μA；-22
反向击穿电压测试：确定二极管反向击穿的临界电压，测量范围50V-2000V，确保不低于设计指标；-22
结电容测试：使用LCR表在1MHz频率下测量Cj参数，影响高频电路中的信号完整性；-
反向恢复时间测试：测量二极管从导通状态切换到截止状态所需时间，该参数直接影响开关损耗和电磁干扰。-21

检测应依据IEC 60747-2:2018《半导体器件整流二极管》及GB/T 4023-2015等国际国内标准执行，确保结果权威可靠。-20

示波器动态检测法（在线测试技巧）

在不拆焊的情况下，可使用示波器进行在线检测：

观察整流输出波形，若波形出现半波缺口或畸变，说明桥堆内部存在开路或单向导通故障；-45
用差分探头测量二极管两端的电压波形，将示波器设置为“正相”、“上升沿触发”、“全带宽”模式；-
正向压降波形不稳定或反向存在明显电压尖峰，提示器件性能异常。

红外热像检测法

通电运行后使用红外热像仪检查器件的温升分布：

正常器件在工作时温升均匀；
局部热点表明该处导通电流异常或热阻过高；
某一臂温度明显低于其他臂，提示该路开路未导通。-45

工业批量检测建议：

工厂产线可引入自动化测试系统，实现100%电性能筛选，剔除潜在失效件；
对车规级二极管，建议增加温度循环测试和振动冲击测试，确保其在-40℃~150℃宽温范围内的可靠性；-5
对高频应用场景（如开关电源、逆变电路），务必测量反向恢复时间和结电容，这两个参数直接影响整机效率和EMI指标。

三、二极管应用补充模块

1. 二极管应用行业不同类型二极管的检测重点

不同应用场景下的二极管类型各异，检测侧重点也需相应调整：

整流二极管检测重点（工业电源、家电场景）
主要参数为最大整流电流和反向耐压。检测时应重点关注正向压降是否在规定范围内、反向漏电流是否超标。对于1N4007等高压整流管，反向击穿电压应不低于1000V。-1-

肖特基二极管检测重点（高频开关电源、汽车电子场景）
肖特基二极管正向压降低（0.3-0.5V）、开关速度快，检测时需重点测量正向压降和反向漏电流。注意：肖特基二极管反向漏电流通常比普通硅管大，在高温下更明显，这是正常现象，但若漏电流超出数据手册范围则表明性能退化。-21

稳压二极管检测重点（电源调理、电压基准场景）
常规万用表仅能判断PN结是否基本正常，精准检测稳压值需借助可调电源和限流电阻搭建简易测试电路，测量反向击穿电压是否与标称值一致。-15稳压二极管开路失效是常见故障模式，检测时应重点关注反向击穿特性是否消失。-43

快恢复二极管检测重点（高频逆变、充电桩场景）
主要检测反向恢复时间（trr），正常应在35-150ns范围内。同时需关注正向压降和反向漏电流，判断是否存在热退化迹象。-41

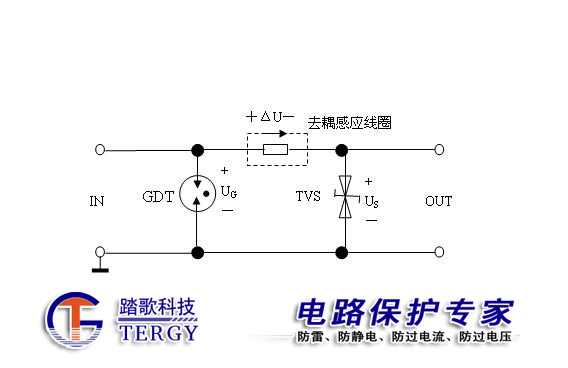

TVS二极管检测重点（浪涌保护场景）
使用晶体管测试仪或参数分析仪测量击穿电压和箝位电压是否符合规格。注意：选型不当（如TVS的箝位电压超过后端电路最大耐受电压）会导致保护失效。-

桥堆检测重点（全波整流场景）
使用万用表二极管档依次测量四个导通路径的正反向电阻，正常应有两条路径导通、两条反向截止。若出现“全断”“全通”或反向漏电，即可确认故障点。-45

2. 二极管应用行业常见检测误区（避坑指南）

以下是二极管检测中最容易踩的五个误区，务必规避：

误区一：忽视在路测量时的并联干扰
在未断开引脚的情况下直接在线测量，读数可能受并联电阻、电容或其他半导体器件影响。解决方法是至少将二极管的一个引脚从电路板上焊开，进行离线复测，确保结果准确。-15

误区二：误将正向压降偏低视为异常
不同种类二极管正向压降差异显著——硅管0.6-0.8V、肖特基管0.2-0.5V、LED 1.8-3.5V。检测时应结合器件类型判断，而非统一标准。

误区三：指针万用表选错档位
使用指针万用表电阻档测量二极管时，R×1档电流较大可能烧坏小信号二极管，R×10k档电压较高可能击穿低压二极管。建议选用R×100或R×1k档。-

误区四：反向漏电检测不充分
仅测正向压降而忽略反向漏电流检测，会导致性能退化器件被误判为正常。尤其是肖特基二极管在高温环境下漏电流会明显增大，需在接近实际工作温度的条件下评估。

误区五：测试点焊接不当造成误判
焊接的测试点不宜太细，防止与探头之间接触不良影响测试结果；焊接测试点后需检查，防止测试点短路到其它器件（如散热片）。-

3. 二极管应用行业典型案例（实操参考）

案例一：工业变频器电源模块——桥堆开路失效导致半波整流

某工厂变频器在运行中出现输出电压偏低、运行不稳定的故障。经检查，电源模块整流输出波形出现明显的半波缺口。使用万用表二极管档测量桥堆（型号KBU810），发现其中一个整流二极管已开路。分析原因：该变频器长期在过载工况下运行，内部温度持续偏高，加上浪涌电流的反复冲击，导致桥堆内部焊点疲劳断裂。-45解决方法：更换同规格桥堆（KBU810），同时在交流输入端并联NTC热敏电阻限制浪涌电流，并为桥堆加装散热片改善散热条件。更换后设备恢复正常运行。

案例二：开关电源屡烧快恢复二极管——热设计不足引发热失效

某通信设备开关电源在更换次级整流管后运行数小时即再次损坏，反复更换均无法解决。检查失效器件，外观出现封装发黄和塑封龟裂症状。经分析，问题根源在于：功耗估计偏低、PCB散热不足、高频恢复能量累积，属于典型的“多因素叠加”系统性问题。-41解决方法：选用更高电流规格的快恢复二极管（从3A提升至5A），优化PCB布局增加散热铜箔面积，在散热器与器件之间涂抹导热硅脂。整改后器件结温从125℃降至95℃，问题彻底解决。

案例三：汽车ECU供电电路——稳压二极管开路导致电压失控

某车型ECU（发动机控制单元）在行驶中偶发性重启，故障码显示供电电压异常。检测发现，ECU电源入口处的12V稳压二极管（型号1N4742A，标称稳压值12V）已开路失效。分析原因：该稳压管长期工作在接近最大额定功耗的条件下，加之发动机舱内环境温度高，热应力累积导致PN结内部断裂。-43解决方法：更换稳压管并提高功率裕量（从1W升级至2W），同时在电源入口增加TVS管分担浪涌冲击。整改后ECU供电稳定性显著提升。
