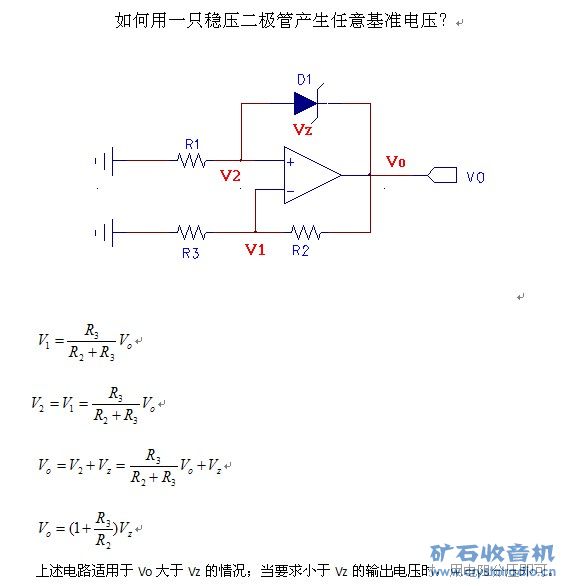

稳压二极管是电源电路中应用最广的保护性器件之一，在开关电源输出端用于过压保护，在低压差稳压器（LDO）电路中作为外部精密基准源获得更稳定精确的输出电压，在MCU的I/O口和数据线上用于电压钳位以保护敏感芯片免受过压损伤-。一旦稳压二极管失效，电路稳压功能丧失，可能引发电源输出电压异常波动甚至烧毁后续芯片。本文将聚焦消费电子维修和电源电路维护这一核心行业场景，从基础到专业，分层次详解稳压二极管的检测方法，帮助不同基础的从业者快速掌握稳压二极管好坏判断技巧。
一、消费电子维修场景稳压二极管检测核心工具准备
1.1 消费电子维修稳压二极管检测核心工具介绍
基础款工具（电子爱好者、家电维修入门者适用）：
数字万用表：电子维修入门必备工具，推荐具备二极管测试档位（通常标有二极管符号“→+”），可测量二极管的正向导通压降和判断极性与好坏。检测稳压二极管时主要使用二极管档和电阻档。
指针式万用表：部分资深维修人员更偏好指针万用表，其内部9V或15V叠层电池可以提供较高的反向测试电压，在判断稳压二极管的稳压特性方面具有独特优势。通过指针偏转角度的变化可直观判断元器件状态。
专业款工具（专业维修技师、企业质检人员适用）：
可调直流稳压电源：用于搭建反向击穿测试电路，精确测量稳压二极管的标称稳压值。建议选择输出电压不低于30V、电流限制可调的电源。
晶体管图示仪：专业检测设备，能够直接描绘稳压二极管的伏安特性曲线，清晰展示击穿电压和动态电阻参数，适用于批量检测和高精度校验场景。
示波器：用于在线检测时观察稳压二极管两端电压波形，判断是否存在异常波动或噪声干扰。
1.2 消费电子维修稳压二极管检测安全注意事项
检测稳压二极管时，以下四点安全注意事项需谨记（重中之重）：
第一，断电操作原则。 无论是拆焊检测还是在线检测，在对电路板进行操作前务必断开交流电源并拔掉插头。通电检测涉及电源操作，必须严格遵守电气安全规程-。焊接操作时使用防静电电烙铁，避免静电损伤器件。
第二，电容放电。 开关电源中往往存有高压大电容（主滤波电容电压可达300V以上），检测前必须使用放电电阻或灯泡对该电容进行放电，否则触碰电路可能导致触电或损坏万用表。
第三，极性核对。 任何连接（万用表测量、通电测试）前务必确认稳压二极管极性，错误的极性连接会导致元器件无法正常工作或损坏-。稳压二极管负极通常用黑色色环或“-”标记，正极通常不标或标“+”。
第四，限流保护。 在线通电检测时，若使用外部电源为稳压二极管施加反向电压，务必串联限流电阻（通常取1kΩ~10kΩ），并将电源电流限制设置在较小值（建议不大于20mA），以避免电流过大烧毁稳压管或线路板上的其他元件-。接线完毕后再上电，避免空载高压冲击。
1.3 稳压二极管基础认知（适配电源电路精准检测）
稳压二极管的核心工作原理是利用PN结的反向击穿特性：当反向电压达到其标称稳压值（Vz）时，通过稳压管的电流急剧增大，但两端电压基本保持恒定，从而实现稳压功能。稳压二极管的故障主要表现为开路、短路和稳压值不稳定三类，其中开路故障会使得电源输出电压升高，而短路和稳压值不稳定则会导致电源输出电压降低到零伏或输出不稳定-。
常见封装类型包括：DO-35玻璃封装（约500mW功率）、SOD-123/SOD-323贴片封装、DO-41玻封（约1W功率）。检测时需关注的关键参数包括标称稳压值Vz、额定功率Pz（常见500mW、1W、1.5W等）、测试电流Izt和动态电阻Rz-。了解这些参数有助于在检测时精准判断器件状态。
二、消费电子维修稳压二极管核心检测方法
2.1 稳压二极管外观检测法（电子维修新手快速初筛）
第一步：目视检查。 在检测稳压二极管之前应对其进行外观检查，查看封装是否完好，有无明显的裂纹、断脚或烧毁的痕迹，这些外观问题可能会影响二极管的正常工作-。
第二步：识别色环标识。 稳压二极管通常采用色环或印字标示，常见如1N4728（3.3V）、BZX55C系列、1N4742（12V）等。需注意稳压二极管的色环位置与普通二极管不同——稳压二极管的色环通常位于负极一端，而普通二极管色环位于正极一端。
第三步：识别损坏特征。
壳体炸裂、有焦黑痕迹 → 说明曾经过流或过压，稳压管已损坏
引脚锈蚀或断裂 → 开路失效，稳压功能丧失
外观完好但表面有细微裂纹 → 可能存在热应力损伤，需要进一步电测确认
2.2 万用表检测稳压二极管方法（消费电子维修新手重点掌握）
模块一：极性判别与正向导通检测
第一步：档位选择。 将数字万用表旋钮调至二极管档（标有二极管符号“→+”）。如万用表无二极管档，可使用电阻档R×1k档位。
第二步：连接测量。 将红表笔接触稳压二极管的一端，黑表笔接触另一端，记录读数；然后交换表笔再次测量。
第三步：判断极性。 正常稳压二极管具有单向导电性——正向导通时万用表会显示一定的电压值（通常在0.5V~0.8V之间），反向截止时显示“OL”（超量程）。测得正向导通电压值的那次测量中，红表笔所接为稳压二极管的正极，黑表笔所接为负极-。一般的稳压二极管上已标有“+”、“-”或图形符号作为辅助识别-。
第四步：正向导通好坏判断。 若正向导通电压在0.5V~0.8V范围内，说明稳压管正向特性基本正常；若显示为0V或接近0V，说明二极管已短路；若显示“OL”或读数极大，说明二极管开路-。
模块二：反向电阻检测
第一步：档位切换。 将万用表拨至R×10k档（适用于指针式万用表，利用内部9V或15V叠层电池提供反向测试电压）。数字万用表可切换至电阻档MΩ量程。
第二步：连接测量。 黑表笔接稳压二极管的负极，红表笔接正极，测量反向电阻。
第三步：判断稳压特性。 若测得的反向电阻值比用R×1k档测量的反向电阻小很多，说明被测管为稳压管且稳压值低于万用表内部电池电压；若反向电阻值仍很大，说明该管可能为普通整流二极管或稳压管已开路-。
第四步：开路与短路判断。 如果正、反向电阻值均很大或很小，则表明此稳压二极管开路或已击穿短路，不可使用；若正、反向电阻值比较接近，则说明该稳压二极管已经失效，同样不可使用-。
模块三：在路通电检测法
对于不便拆焊的情况，可以采用在路通电法进行检测：在电路通电状态下，用万用表直流电压档测量稳压二极管两端的直流电压。若测得的电压接近该稳压二极管的标称稳压值，说明该稳压二极管基本完好；若测得的电压偏离标称值太多或电压忽高忽低不稳定，说明稳压管不良或已经损坏-。
⚠️ 实用技巧：在路检测时，由于电路中的其他元件可能会干扰测量结果，若测量结果异常，建议拆下后单独测量确认。
2.3 专业稳压值精准检测法（进阶精准检测）
方法一：外接直流电源测试法
所需工具：可调直流稳压电源、限流电阻（约1kΩ~10kΩ）、万用表直流电压档。
操作步骤：
搭建测试电路：将限流电阻R与待测稳压二极管Dz串联后接入直流电源。
设定电流限制：将电源电流限制设置在20mA以下，避免过流烧毁。
逐步升压：缓慢增加电源输出电压，同时用万用表测量稳压二极管两端的电压。
读取稳压值：当电源电压升至超过标称稳压值后，万用表读数趋于稳定，该稳定值即为稳压二极管的实际稳压值。
判断好坏：若测得的稳压值在标称值的合理误差范围内（通常±5%），说明稳压管良好；若稳压值显著偏离或无法稳压，说明稳压管已损坏。
📌 进阶技巧：对于稳压值大于15V的稳压二极管，可用输出电压更高的直流电源进行测试，或采用多节电池串联的方式提供测试电压-。
方法二：指针万用表估算法（无需外接电源）
利用指针万用表R×10k档内部的高电压（9V或15V）可粗略估算稳压值-。
操作步骤：
将指针万用表置于R×10k档。
红表笔接稳压管正极，黑表笔接负极。
待指针偏转到稳定位置后，从万用表直流电压档（DC 10V刻度线）读取指针指示的数值U。
按经验公式估算稳压值：Uz = (10 - 读数) × 15V。
将估算值与标称稳压值对比，判断是否在合理范围。
⚠️ 此方法仅适用于稳压值低于万用表内部电池电压的稳压管，且精度有限，适合快速初步判断。
三、稳压二极管选型与代换指南
3.1 选型核心参数
在维修更换稳压二极管时，选型需关注以下关键参数：
标称稳压值Vz：核心参数，应根据应用电路的稳压需求选择合适的Vz值。例如MCU的电压钳位选用5.1V或3.3V，电源过压保护可选用12V或24V-。常见稳压值包括3.3V、5.1V、6.2V、12V、15V、18V、24V等。
额定功率Pz：决定最大耐受功耗，常见有500mW、1W、1.5W等。选择时应确保额定功率不低于电路实际功耗-。在高温环境下需降额使用-。
测试电流Izt：标称Vz对应的测试电流值，实际工作电流应接近此值以保证稳压精度。
精度公差：常见±5%（通用级）或±2%（精密电路级）-。
3.2 代换原则
当无法获得同型号稳压二极管时，可参考以下代换原则：
原则一：稳压值匹配。 替代品的稳定电压应与原件相匹配或非常接近，允许微小误差（如±0.5V），但需测试电路稳定性-。
原则二：功率就高不就低。 可以用具有相同稳定电压值的高耗散功率稳压二极管来代换耗散功率低的稳压二极管，但不能用耗散功率低的稳压二极管来代换耗散功率高的稳压二极管-。例如500mW、6.2V的稳压二极管可用1W、6.2V的稳压二极管代换。
原则三：稳压值串联替代。 当需要稳压值较大的管子而维修现场又没有时，可用几只低稳压值的管子串联使用-。
四、消费电子维修稳压二极管常见故障分析与失效案例
4.1 常见故障类型与排查策略
稳压二极管的故障主要体现在开路、短路和稳压值不稳定三种情况-。
故障类型一：开路失效
现象：电路输出电压升高，原本受保护的电路电压失去控制-。
原因：PN结内部因热击穿、机械应力或长期过载导致内部连接断裂-。
检测方法：万用表测量正反向均无导通，显示开路。
故障类型二：短路失效
现象：输出电压降低到零伏或电源保护无输出。
原因：二极管内部短路，在正反向电压下均呈现低阻抗-。
检测方法：万用表二极管档测量，正反向均显示接近0V。
故障类型三：稳压值漂移
现象：输出电压不稳定，忽高忽低。
原因：器件老化、长期过载或温度应力导致反向击穿电压偏离额定值。
检测方法：需用外接直流电源法实测稳压值是否在标称范围内。
4.2 消费电子维修典型失效案例
案例一：开关电源反馈回路稳压管击穿
某开关电源面板无显示，经检查为开关电源损坏。测量UC3844电源管理芯片的电源端，发现稳压二极管已短路，但管壳炸糊无法分辨型号。依据电路常理和输出电压推算，换用18V稳压管后故障排除-。
📌 维修启示：稳压管炸毁后往往无法读取型号，此时应结合电路工作电压（如次级输出电压、芯片供电电压）逆向推算稳压管的合理标称值，是经验维修的重要技巧。
案例二：电磁炉辅助电源稳压管开路
某品牌电磁炉出现故障，检查发现IGBT管和全桥整流块已击穿损坏。更换高压部分元件后，进一步排查发现辅助电源中起钳位作用的18V稳压二极管已损坏。因手头无20V稳压管，使用18V稳压管代换后，故障排除-。
📌 维修启示：稳压管的实际代换应遵循“就低不就高”的安全原则——当无法获得精确稳压值时，宁可选用略低于原值的稳压管（前提是电路允许），避免选用过高稳压值导致保护失效。
案例三：在线检测误判案例
某维修人员在路检测稳压二极管时，因在线测量受电路中其他元件干扰，万用表显示导通正常，但拆下后用万用表二极管档单独测量发现压降仅为0.09V，已处于短路状态。该稳压管实际上已损坏并导致后续NE555芯片击穿，同时两个10k电阻阻值也出现偏差-。
📌 维修启示：在线检测只能作为初步判断，若测量结果异常或电路故障依然存在，务必拆下后单独测量确认。在路检测时，万用表读数可能受并联电阻、电容的影响而产生误判。
五、稳压二极管检测核心（消费电子维修高效排查策略）
结合消费电子维修和电源电路维护的行业场景，建议采用以下分级检测策略：
外观初筛：观察封装是否有裂纹、烧焦痕迹或引脚断裂。
万用表二极管档检测：测量正向导通压降（正常0.5V~0.8V）和反向截止状态，判断是否开路或短路。
电阻档位对比检测：利用R×1k和R×10k档位测量反向电阻变化，初步判断稳压特性。
在路通电检测：通电状态下测量稳压管两端电压，快速判断是否接近标称值。
拆焊精准测试：必要时拆下后用外接直流电源法实测稳压值，获得准确判断。
按照“外观观察→万用表基础检测→在路通电验证→精准仪器测量”的路径排查，可高效完成测量稳压二极管好坏的全部步骤。
六、价值延伸与互动交流
6.1 检测价值延伸（消费电子维修维护与采购建议）
日常维护建议：
定期检查电源电路中稳压二极管外观，预防性排查热应力老化问题
维修开关电源时，同步检查反馈回路中的稳压二极管，防止隐性故障遗留
在高温环境下使用的设备，建议选用功率裕度更大的稳压管并加强散热处理
采购建议：
常用备件建议储备500mW和1W两个功率等级，涵盖3.3V、5.1V、12V、15V、18V等常见稳压值
优先选择±5%精度的产品，精密电路应用则需选用±2%精度
建议从正规渠道采购知名品牌（如ON Semiconductor、NXP、Vishay等）的稳压二极管，避免劣质器件导致维修返修率高
6.2 互动交流（分享消费电子维修稳压二极管检测难题）
你在电子设备维修或电路调试过程中，是否遇到过稳压二极管检测方面的困惑？欢迎在评论区留言分享：
你是如何处理在路检测中因并联元件干扰导致的误判的？
遇到稳压二极管炸糊无法识别型号时，你有哪些经验和方法？
开关电源维修中，如何快速判断稳压管损坏是“结果”还是“原因”？
关注本专栏，获取更多电子元器件检测实操干货。下期将深入讲解三极管与MOS管的检测方法对比，敬请期待！
